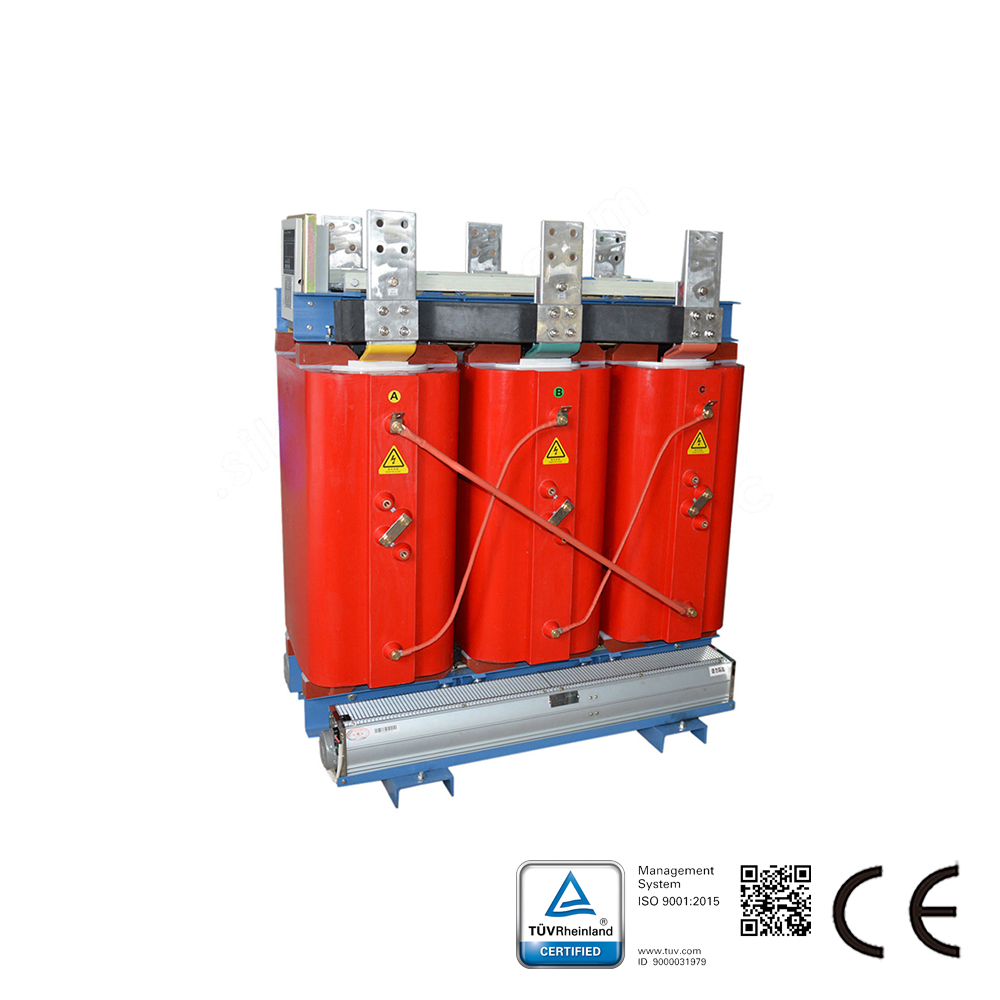

Выпрямительный трансформатор содержит диоды или тиристоры в общем баке. Может также включать устройство регулирования напряжения. Выпрямительные трансформаторы применяются в промышленных процессах, требующих значительного питания постоянным током. Типичные области применения включают системы тягового электропитания постоянного тока, электролиз, плавильные установки, крупные регулируемые электроприводы и т.д.

Характеристики:
Трехфазное выпрямление в постоянный ток.
Регулировка заряда и источник постоянного тока.
Низкое напряжение, высокий ток, широкий диапазон условий, большое сопротивление, высокий вторичный ток.
Возможна адаптация под специальные требования и технические условия.

Применение:
Мостовое соединение тиристоров для повышенных напряжений.
Межфазное соединение для применений с низким напряжением и высоким током.
Количество импульсов (6, 12, 18, 24, 36 и более со сдвигом фаз)
Вопросы вихревых токов и гармоник.
Регулирование напряжения осуществляется с помощью переключателей ответвлений без нагрузки или под нагрузкой на стороне высокого напряжения. Точные уровни регулирования напряжения могут быть достигнуты с использованием насыщающихся реакторов на вторичной стороне. Блоки регулирования могут быть встроенными или отдельными.
В этих выпрямительных трансформаторах предусмотрены варианты охлаждения ONAN / ONAF / OWFW с традиционными радиаторами из штампованной стали. Эти силовые выпрямительные трансформаторы сконструированы таким образом, чтобы выдерживать гармоники, генерируемые в системе, и избегать перегрева сердечника и обмоток.
