Гармоническое решение для системы ЧРП

Гармоническое загрязнение в системах с частотно-регулируемыми приводами (ЧРП) вызывает серьезные угрозы для оборудования, сетей и безопасности производства. Для оптимизации качества электроэнергии и снижения совокупных затрат требуется внедрение трех основных решений по смягчению последствий: сетевые реакторы, пассивные фильтры и активные фильтры мощности.
Обзор решения Гармонические искажения Реальные проблемы Способы решения Сравнение решений Рекомендации по внедрению

Руководство для руководителей по снижению гармоник в энергосистемах

С широким распространением технологий силовой электроники доля нелинейных нагрузок в энергосистеме возрастает с каждым днем. Это приводит к тому, что гармоническое загрязнение становится ключевой проблемой, влияющей на качество электроэнергии, безопасность оборудования и стабильную работу системы.

Цель подавления гармоник заключается в устранении или снижении гармонических токов и напряжений, генерируемых нелинейными нагрузками в энергосистеме, обеспечивая соответствие электроснабжения национальным стандартам и продлевая срок службы оборудования. Ниже приводится подробное объяснение по четырем аспектам: опасности гармоник, основные решения по подавлению гармоник, сравнение различных решений и рекомендации по внедрению.

Запрос по продукту или решению
Многоаспектный вред гармоник
В основе системы частотно-регулируемого привода (ЧРП) лежит преобразование энергии переменного тока в постоянный и снова в переменный (AC-DC-AC). Нелинейные характеристики этапов выпрямления и инвертирования генерируют характерные гармоники, в основном 5-го, 7-го, 11-го и 13-го порядков. Эти гармоники действуют как «невидимые вирусы» в энергосистеме, нанося ущерб на трех уровнях: оборудование, электросеть и безопасность.
  • Резкое сокращение срока службы оборудования
    Гармонические токи могут увеличить потери в меди и железе трансформаторов на 30–50%, что приводит к локальному перегреву сердечника, ускоренному старению изоляции и сокращению срока службы на 20–30%. Двигатели, подверженные воздействию гармоник, испытывают дополнительные вибрации и слышимый шум, а изоляция статора более подвержена пробою из-за высокочастотных токов. На одном заводе гармоники вызвали последовательный выход из строя трех двигателей в течение всего шести месяцев, что привело к затратам на ремонт, превышающим десятки тысяч долларов США.
  • Резкое увеличение потерь в сети
    «Скин-эффект», вызванный гармониками, может увеличить эквивалентное сопротивление линий до 40%, а в районах с сильным гармоническим загрязнением потери в сети могут быть на 15–20% выше нормального уровня. В то же время гармоники могут привести к снижению коэффициента мощности. Когда коэффициент мощности падает ниже 0,85, ежемесячный счет за электроэнергию компании увеличивается на 6,5%; если коэффициент мощности опускается ниже 0,65, за каждое снижение на 0,01 ниже этого порога взимается дополнительная надбавка в размере 2%.
  • Риски безопасности и производства
    Третьи гармоники могут привести к превышению тока в нейтральном проводе над фазным током до трех раз. В одном офисном здании гармоники от люминесцентных ламп вызвали повышение температуры нейтрального провода до 120°C, что привело к пожару. Гармоники также могут создавать помехи для систем управления, таких как ПЛК и датчики. На автомобильной производственной линии гармоники вызвали отклонение позиционирования робота до 2 мм, что привело к аварийной остановке производственной линии и убыткам около двухсот тысяч долларов США.
Реальные проблемы
Отзывы с промышленных объектов показывают, что проблемы с гармониками, с которыми сталкиваются пользователи, обладают тремя основными характеристиками: скрытостью, внезапностью и проводимостью.
  • 1

    Сложность в отслеживании неисправностей

    Гармонические помехи часто проявляются в виде неочевидных неисправностей, таких как случайные отключения оборудования и искаженные показания приборов, которые на ранних стадиях легко ошибочно диагностируются как проблемы с качеством оборудования. На одном химическом заводе аномальные показания уровнемера, вызванные гармоническими помехами, привели к многократной замене приборов, прежде чем была окончательно выявлена коренная причина.
  • 2

    Высокие затраты на смягчение последствий

    Слепое добавление фильтрующего оборудования может привести к недостаточной эффективности смягчения из-за неправильного выбора. Одно химическое предприятие первоначально выбрало универсальный активный фильтр гармоник, достигнув уровня смягчения всего 68%; только после повторного выбора показатель улучшился до 95%.
  • 3

    Плохая совместимость системы

    Некоторые решения по снижению воздействия могут резонировать с существующими устройствами компенсации реактивной мощности, что, в свою очередь, усиливает гармонические помехи. В одном логистическом центре резонанс, вызванный смешанными нагрузками, использующими один трансформатор, привел к перегоранию конденсаторных батарей.
Активный фильтр мощности (АФМ) Линейный реактор Пассивный гармонический фильтр (LC-фильтр)

Активный фильтр мощности (АФМ)

Принцип работы

Гармонический ток на стороне нагрузки собирается в реальном времени с помощью трансформатора тока (ТТ). Затем контроллер вычисляет и генерирует компенсационный ток, противоположный по фазе и равный по амплитуде гармоникам, и инжектирует его в электрическую сеть для подавления гармоник. Это обеспечивает динамическую компенсацию гармоник любого порядка в диапазоне 0–2 кГц, снижая THDi до уровня ниже 5%.

Сравнение плюсов и минусов

Преимущества Недостатки
Полное подавление гармоник, способность одновременно фильтровать гармоники различных порядков, адаптация к сложным и изменчивым нагрузочным сценариям Более высокая стоимость
Быстрое время отклика, компенсация завершается менее чем за 100 мкс, что позволяет отслеживать динамически изменяющиеся гармоники Зависит от силовых электронных компонентов, что приводит к более высокой частоте отказов по сравнению с пассивными фильтрами
Функция компенсации реактивной мощности и функции балансировки трех фаз, улучшающие общее качество электроэнергии Монтаж и наладка сложны, требуют участия специалистов для настройки параметров на основе данных о гармониках на объекте

Области применения

Подходит для применений с высокой точностью и надежностью, таких как оборудование МРТ в больницах, монокристаллические печи на заводах по производству электроники, центры обработки данных или автоматизированные производственные линии с плотной установкой частотно-регулируемых приводов.

Дополнительные серии товаров

Соответствующая серия продуктов от Sikes: APF Активный фильтр мощности

.subsolution-0 h4

Линейный реактор

Принцип работы

Линейный реактор подключается последовательно на входной стороне частотно-регулируемого привода (ЧРП). За счет увеличения импеданса на стороне источника питания он подавляет гармонические токи, генерируемые выпрямительной схемой, а также смягчает влияние резких изменений напряжения сети на ЧРП. Обычно используется реактор с коэффициентом импеданса 3%–5%, что позволяет снизить общее гармоническое искажение входного тока (THDi) с приблизительно 35% до около 20%.

Сравнение плюсов и минусов

Преимущества Недостатки
Простая конструкция, экономическая эффективность Подавляет только низкочастотные гармоники, такие как 5-я и 7-я; ограниченная эффективность в подавлении высокочастотных гармоник
Легкий монтаж, не требует дополнительной настройки, может быть подключен последовательно к входной цепи Не может полностью устранить гармоники, снижая THDi только до 10%–20%, что затрудняет соответствие требованиям высокоточных приложений
Обеспечивает компенсацию реактивной мощности, повышая коэффициент мощности на входе до 0,9 и выше Вносит определенное падение напряжения, с потерей напряжения примерно 3%–5% при полной нагрузке — необходимо учитывать запас по сети.

Области применения

Подходит для сценариев с малой или средней нагрузкой при слабом гармоническом загрязнении, например, для универсальных систем частотно-регулируемого привода (ЧРП) для вентиляторов, насосов и т.д., или в качестве этапа предварительной обработки в сложных сценариях.

Дополнительные серии товаров

Соответствующая серия продуктов от Sikes: входной фильтр ACL

.subsolution-1 h4

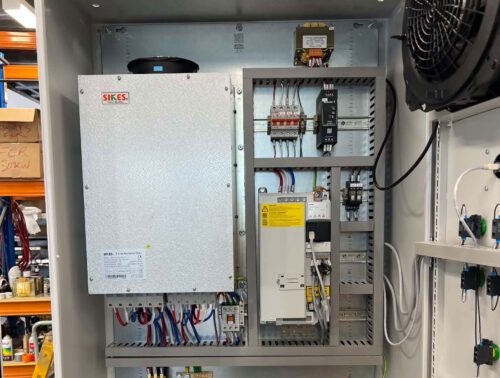

Пассивный гармонический фильтр (LC-фильтр)

Принцип работы

Цепь настройки, состоящая из реакторов и конденсаторов, обеспечивает путь с низким импедансом для определенных гармонических порядков, направляя гармонические токи в ветвь фильтра, а не в электрическую сеть. Распространенной конфигурацией является двойной настроенный фильтр 5-го и 7-го порядков, который позволяет отфильтровывать соответствующие гармонические порядки соответственно.

Сравнение плюсов и минусов

Преимущества Недостатки
Высокая избирательность, эффективность подавления превышает 90% для конкретных гармонических порядков Фильтрует только заданные гармонические порядки, низкая эффективность подавления нехарактерных гармоник
Стабильная работа, отсутствие активных компонентов, низкий уровень отказов, срок службы более 10 лет Склонность к резонансу с энергосистемой, требуется точный расчет импеданса сети и параметров фильтра
Умеренная стоимость, низкие эксплуатационные расходы — требуется только регулярная очистка от пыли и проверка емкости Относительно большие габариты, занимает определенное пространство в распределительном устройстве

Области применения

Подходит для промышленных сценариев со стабильными гармоническими характеристиками, таких как системы с мощными частотно-регулируемыми приводами (ЧРП) в металлургии, цементной и других отраслях. Может использоваться в сочетании с входными реакторами для дальнейшего улучшения характеристик подавления.

Дополнительные серии товаров

Соответствующие серии продуктов от Sikes: OSK 5% Гармонический фильтр, OSK 10% Гармонический фильтр, PHF 5% Гармонический фильтр, PHF 10% Гармонический фильтр, PIHF Гармонический фильтр, HFI Гармонический фильтр

.subsolution-2 h4
Матрица выбора решений
Сравнение различий между решениями в таблице
Решение Сетевой реактор Пассивный гармонический фильтр Активный гармонический фильтр
Эффективность подавления ★★☆☆☆ ★★★★☆ ★★★★★
Экономическая эффективность ★★★★★ ★★★☆☆ ★☆☆☆☆
Области применения Малые и средние общие нагрузки Мощные фиксированные гармонические нагрузки Высокоточные динамические нагрузки
Монтаж ★★★★★ ★★★☆☆ ★★☆☆☆
Обслуживание ★★★★★ ★★★☆☆ ★★☆☆☆
Серия SIKES ACL OSK, PIHF, PHF, HFI APF
Рекомендации по внедрению
Сначала мониторинг, затем гибридные фильтры с Sikes и обслуживание для долгосрочной стабильности.
  • Мониторинг перед смягчением
    Используйте анализатор качества электроэнергии для проведения непрерывного мониторинга в течение не менее 7 дней, уделяя особое внимание значению 95% вероятности. Определите гармонические порядки, содержание и закономерности изменений, чтобы избежать неправильного выбора.
  • Оптимизация гибридного решения
    Для сценариев централизованных кластеров ЧРП может быть принято гибридное решение, сочетающее «активные фильтры + пассивные фильтры». Используйте активные фильтры в централизованных зонах для обработки динамических гармоник и пассивные фильтры на распределенных конечных точках для фильтрации фиксированных гармоник. Такой подход может снизить комплексные затраты на подавление на 22%.
  • Свяжитесь с Sikes Electric
    Наши инженеры предоставят вам профессиональные и разумные решения, адаптированные к вашим условиям эксплуатации и требованиям.
  • Долгосрочный мониторинг и техническое обслуживание
    Создать систему мониторинга качества электроэнергии. Регулярно проверять состояние фильтрующего оборудования — например, емкость пассивных фильтров и температуру модуля IGBT активных фильтров — для обеспечения долгосрочной стабильности характеристик подавления помех.
