Гармоническое решение для вентилятора EC

Вентиляторы с электронной коммутацией (EC) широко используются в центрах обработки данных, системах HVAC и промышленном охлаждении благодаря высокой эффективности, низкому уровню шума и интеллектуальному регулированию скорости. Однако их силовые электронные приводы генерируют гармонические токи, которые могут влиять на качество электроэнергии и стабильность системы. Специализированные фильтры гармоник для EC-вентиляторов используют технологию пассивной LC-фильтрации для снижения гармоник, улучшения коэффициента мощности и повышения надежности электроснабжения.

Обзор решения Проблемы с гармониками Что это такое Принцип работы Особенности Преимущества Испытательная система Области применения Вывод Сопутствующие продукты Сопутствующие проекты Связанные статьи

Обзор вентиляторов с электронной коммутацией (EC) и гармоник

Вентиляторы EC, благодаря своим преимуществам, таким как высокая эффективность, низкий уровень шума и интеллектуальное регулирование скорости, широко применяются в центрах обработки данных, системах HVAC и промышленном охлаждении. Однако из-за использования технологии силовой электроники при работе они генерируют определенные гармонические токи, что может привести к ухудшению качества электроэнергии, перегреву оборудования, снижению коэффициента мощности и увеличению потерь в системе. В связи с тенденцией к масштабному и централизованному применению подавление гармоник для вентиляторов EC становится ключевым аспектом обеспечения стабильности электроснабжения и повышения эффективности работы системы.

Запрос по продукту или решению

Проблемы с гармониками

Гармоники влияют на энергоэффективность, надежность оборудования и эксплуатационные расходы, создавая скрытые потери в электрических системах.

1

Увеличенные потери в системе и перегрев/снижение номинальной мощности оборудования

Гармонические токи вызывают дополнительные потери в трансформаторах, кабелях и распределительном оборудовании, что приводит к нагреву, снижению пропускной способности и общему падению эффективности системы.
2

Влияние на надежность вентиляторов с электронной коммутацией (EC)

Гармоники и искажения напряжения могут влиять на стабильность модулей привода вентиляторов с электронной коммутацией, увеличивать тепловую нагрузку на силовые устройства, ускорять старение оборудования и сокращать срок службы.
3

Аномалии электропитания и незапланированные простои

Гармоники могут вызывать сбои в работе защитных устройств и аномальную работу электрооборудования, повышая риск простоев критически важного оборудования.
4

Снижен коэффициент мощности и увеличены эксплуатационные расходы

Гармоники увеличивают реактивный ток в системе, снижают коэффициент мощности, приводят к увеличению счетов за электроэнергию и могут повысить требования к мощности ИБП, трансформаторов и другого оборудования.

Что такое пассивный гармонический фильтр для EC-вентиляторов?

Гармонический фильтр для вентиляторов EC — это фильтрующее устройство, предназначенное для улучшения качества электроэнергии в системах вентиляторов с электронным управлением (EC). Он в основном состоит из пассивных компонентов, таких как катушки индуктивности, конденсаторы и резисторы. Благодаря оптимально спроектированной фильтрующей сети он обеспечивает путь низкого импеданса для характерных гармоник, генерируемых силовыми электронными приводами вентиляторов EC, эффективно снижая токи гармоник, улучшая коэффициент мощности системы и минимизируя потери в линии и нагрев оборудования. Гармонический фильтр для вентиляторов EC повышает стабильность системы электроснабжения и соответствует требованиям к качеству электроэнергии в различных областях применения.

Ознакомьтесь с нашей продукцией

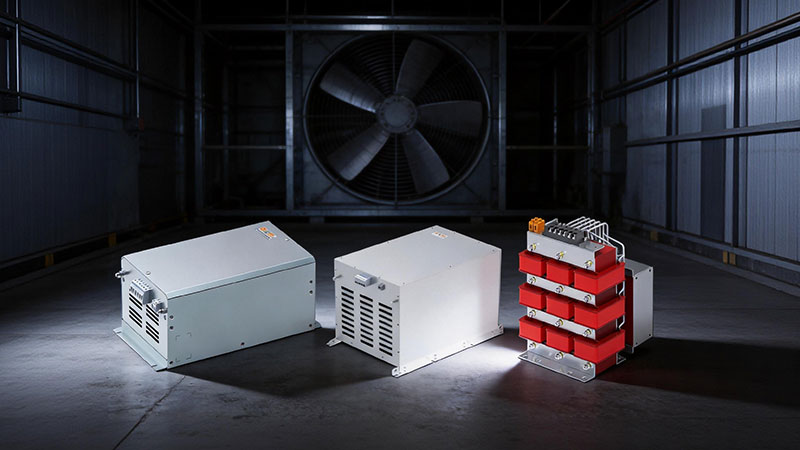

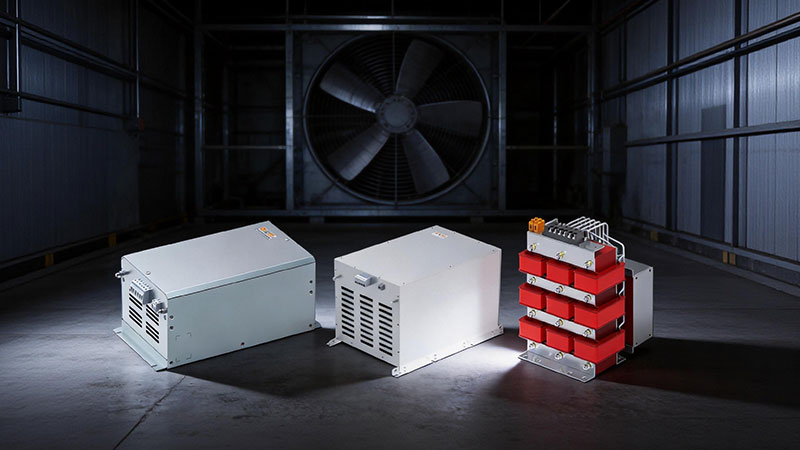

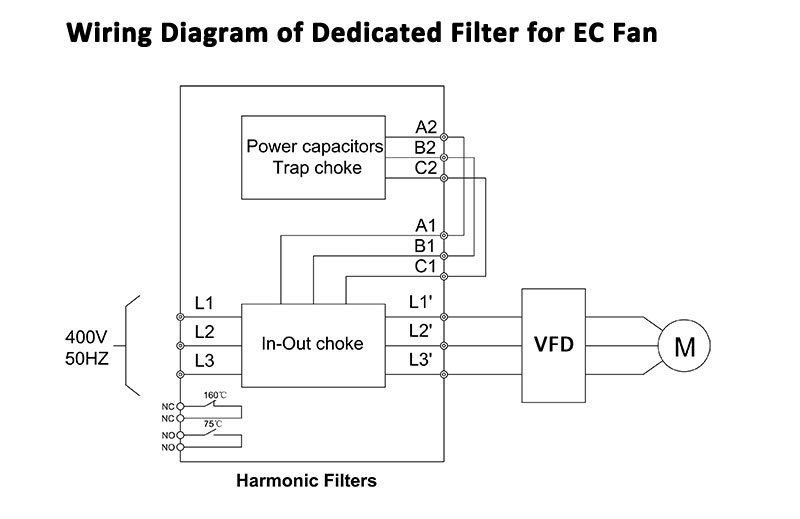

Технический принцип специализированного фильтра Sikes для EC-вентиляторов

Специализированный фильтр Sikes для EC-вентиляторов использует технологию пассивной LC-фильтрации, формируя сеть фильтрации гармоник с помощью линейных/сетевых реакторов и силовых конденсаторов. При работе EC-вентилятора гармонические токи, генерируемые внутренним выпрямителем и силовым электронным приводом, поступают в систему фильтрации. Фильтр обеспечивает низкоимпедансный байпасный путь для гармоник на определенных частотах, позволяя гармоническим токам циркулировать в ветви фильтра, тем самым снижая уровень гармоник, инжектируемых в электрическую сеть. Одновременно конденсаторные компоненты фильтра обеспечивают соответствующую компенсацию реактивной мощности, работая в координации с реакторами для улучшения коэффициента мощности системы, снижения токов в линии и минимизации потерь на нагрев оборудования. Благодаря оптимизированному проектированию параметров фильтра можно эффективно улучшить форму тока, снизить THDi (суммарный коэффициент гармонических искажений тока) и повысить стабильность системы электроснабжения. Данное решение состоит из пассивных компонентов, отличается простой конструкцией и высокой надежностью, не требует сложного управления или программной настройки. Оно подходит для систем EC-вентиляторов с относительно стабильными характеристиками нагрузки и позволяет эффективно снижать влияние гармонических помех в критически важных приложениях, таких как центры обработки данных, системы вентиляции зданий и промышленное охлаждающее оборудование.

Особенности специализированного фильтра гармоник Sikes для EC-вентиляторов

Подавляет гармоники у источника, повышает эффективность и надежность, снижает потери оборудования и дополнительные расходы

Сверхнизкий коэффициент гармонических искажений

THDi < 5%, эффективно подавляет гармонические токи, генерируемые EC-вентиляторами, и улучшает качество электроэнергии в сети.
Коррекция высокого коэффициента мощности

Коэффициент мощности до 99%, снижение потерь реактивной мощности и повышение эффективности электроснабжения.
Конструкция с высокой плотностью мощности

Использование высокопроизводительных компонентов, с возможностью коррекции мощности одного блока, превышающей 6,3 кВт, обеспечивает компактную и эффективную конструкцию.
Отличное качество напряжения

Обеспечение стабильной и чистой среды электропитания, гарантируя надежную работу чувствительного оборудования, такого как серверы и системы управления.
Гарантия высоконадёжной эксплуатации

Минимизация помех в работе оборудования, аварийных отключений и эксплуатационных рисков, вызванных гармониками, обеспечивая непрерывную и стабильную работу систем охлаждения.
Энергосберегающая и экологически безопасная эксплуатация

Снижение потерь в системе, повышение энергоэффективности и обеспечение малошумной, экономически эффективной и рентабельной эксплуатации.

Преимущества специализированного фильтра гармоник Sikes для EC-вентиляторов

Поддерживает централизованное снижение гармоник, широкий диапазон нагрузок, совместимость с различными брендами и независимую проверку испытаниями

Гибкое согласование производительности для нескольких EC-вентиляторов

Производительность одного фильтрующего блока может гибко адаптироваться к количеству подключенных вентиляторов, поддерживая до 10 EC-вентиляторов на фильтр. Это удовлетворяет потребности в централизованном подавлении гармоник, обеспечивая высокую экономическую эффективность и экономию пространства.
Эффективное снижение гармоник и улучшение коэффициента мощности

При номинальных условиях THDi может поддерживаться ниже 5%; при 50% нагрузке THDi составляет приблизительно 6%. Коэффициент мощности может достигать 99%, что эффективно снижает потери в линии и нагрев оборудования.
Стабильная работа в широком диапазоне нагрузок

Способный работать при нагрузке от 1% до 100%, фильтр эффективно снижает гармонические колебания, ложные срабатывания и риски резонанса в системе, тем самым повышая стабильность систем охлаждения и вентиляции.

Совместимость с основными брендами EC-вентиляторов

Совместим с ведущими брендами, такими как EBM, ZIEHL-ABEGG и Fans-tech, что обеспечивает интеграцию систем в различных сценариях применения.
Улучшенное качество электроэнергии и снижение эксплуатационных расходов

Минимизирует потери энергии и тепловые потери, вызванные искажением тока, снижает влияние гармоник на центры обработки данных, прецизионное оборудование, трансформаторы и распределительные сети, а также повышает общую надежность электроснабжения.
Экономичное решение для пассивной фильтрации

Изготовлен на основе пассивных компонентов (катушек индуктивности, конденсаторов, резисторов) в простой и высоконадежной конструкции, подходит для подавления гармоник в системах вентиляторов с электронной коммутацией (EC) при относительно стабильных нагрузках.

Проверено специализированной системой тестирования

Используя собственный испытательный стенд вентиляторов Sikes, охватывающий различные количества вентиляторов и диапазоны нагрузок, фактическая производительность фильтра и эффективность подавления гармоник строго проверяются в реальных условиях.

Испытательная система Sikes для гармонических фильтров вентиляторов с электронным управлением

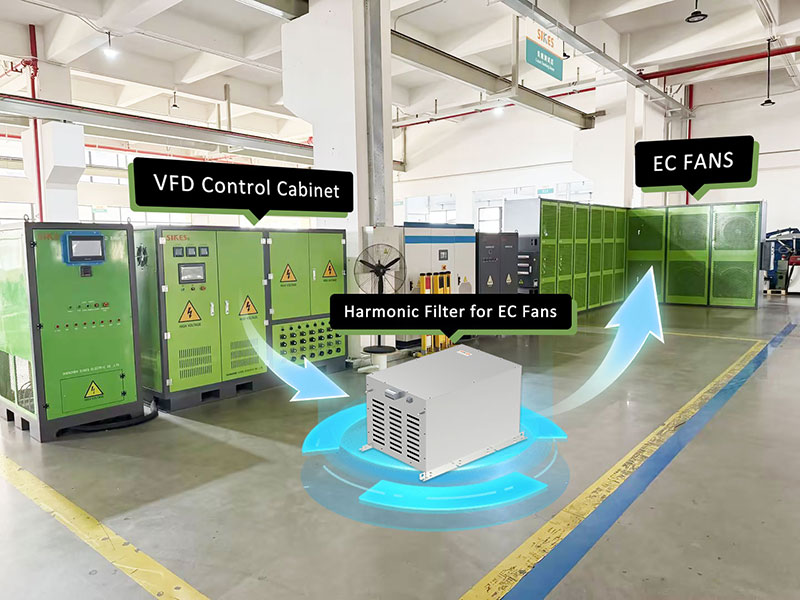

Для проверки эффективности фильтрации и совместимости гармонических фильтров для вентиляторов EC компания Sikes создала специализированный испытательный стенд для тестирования и анализа электрических характеристик фильтра в различных условиях эксплуатации.

Испытательная система моделирует реальную рабочую среду вентиляторов EC и собирает ключевые параметры, такие как формы тока, содержание гармоник, коэффициент мощности и рабочий статус до и после фильтрации. Эти данные используются для оценки эффективности фильтра в подавлении гармоник, улучшении качества электроэнергии и повышении стабильности системы.

В ходе испытаний можно проверить эксплуатационные характеристики фильтра при различных нагрузках, что обеспечивает поддержку данными для проектирования параметров продукта, оптимизации производительности и практических инженерных применений.

Области применения

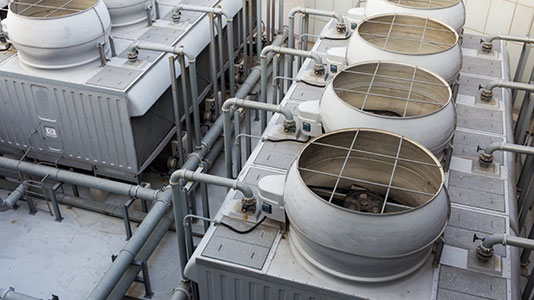

Подходит для применения в системах снижения гармоник EC-вентиляторов в центрах обработки данных, HVAC-системах, промышленном охлаждении и других областях

Центры обработки данных и серверные помещения

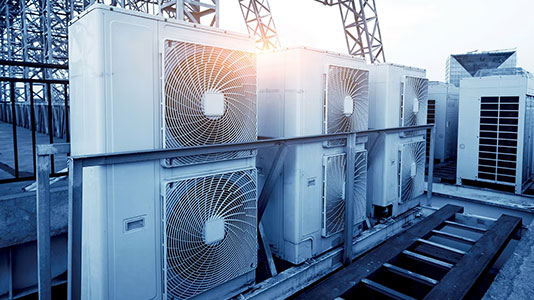

Системы HVAC (отопление, вентиляция и кондиционирование воздуха)
Промышленные системы охлаждения и вентиляции
Системы жидкостного охлаждения и оборудование для рассеивания тепла высокой плотности
Чистые помещения и среды точного производства
Коммерческие здания и интеллектуальные здания

Вывод

С ростом внедрения EC-вентиляторов в центрах обработки данных, системах HVAC, промышленном охлаждении и других областях, проблемы гармонических токов, возникающих из-за их силовых электронных характеристик, привлекают все больше внимания. Гармоники могут приводить к искажению формы тока, снижению коэффициента мощности, увеличению нагрева оборудования и ухудшению стабильности системы электроснабжения. В ответ на рабочие характеристики EC-вентиляторов, специализированный фильтр Sikes для EC-вентиляторов использует технологию LC-пассивной фильтрации, образуя фильтрующую сеть с катушками индуктивности, конденсаторами и другими компонентами для подавления характерных гармоник, генерируемых вентиляторами, и улучшения общего качества электроэнергии. Это решение отличается простой структурой и высокой надежностью, что делает его подходящим для применений EC-вентиляторов с относительно стабильными нагрузками. Оно помогает смягчить воздействие гармоник и повышает эксплуатационную стабильность системы электроснабжения.
