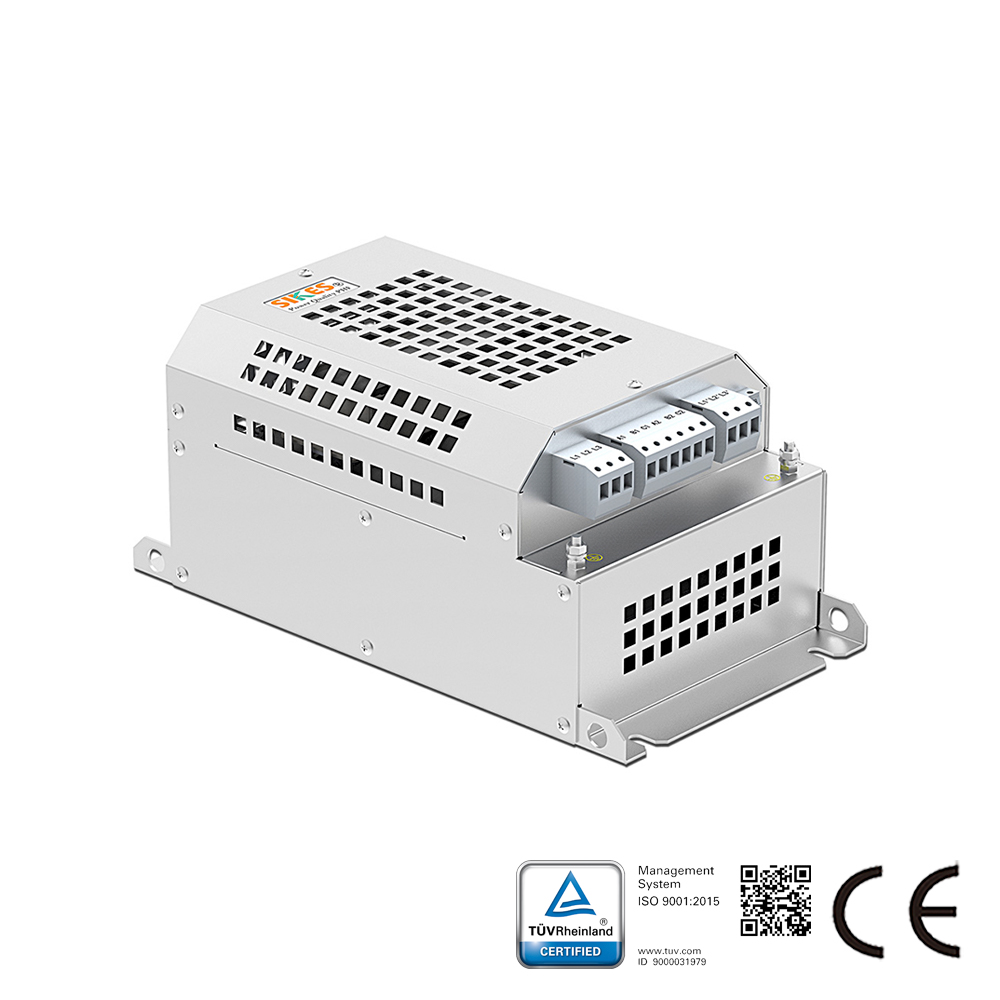

Пассивные гармонические фильтры SIKES серии PIHF разработаны для совместной работы с низковольтными преобразователями частоты ABB полного диапазона мощности: ACS510, ACx550, ACx580, ACS880.

Оптимизация гармонических характеристик

Гармонический фильтр PIHF представляет собой экономически эффективное решение для подавления гармоник. По сравнению с традиционными резонансными фильтрами, модель PIHF отличается уменьшенными габаритами и обеспечивает более высокий уровень снижения гармоник.

При подключении перед низковольтным преобразователем частоты ABB искажение гармонического тока, возвращаемого в сеть, снижается до уровня 10% общего коэффициента нелинейных искажений по току при полной нагрузке. (Требования к системе: THVD < 2%, несимметрия напряжения сети < 1%)

Пассивные гармонические фильтры PIHF с КПД >98% обеспечивают экономичное и высоконадёжное подавление гармоник, специально разработанное для низковольтных преобразователей частоты ABB (полный диапазон мощности ACS510, ACx550, ACx580, ACS880).

В качестве автономных решений усовершенствованные гармонические фильтры имеют компактный корпус, который легко интегрируется в существующее панельное пространство. Это делает их идеально подходящими для модернизации существующих установок с минимальными изменениями конфигурации преобразователя частоты.

Технические характеристики
Напряжение питающей сети: 380–415 В переменного тока (50 Гц);
Степень защиты корпуса: IP00;
Ток перегрузки: 160% в течение 60 секунд;
КПД > 0,98

Коэффициент активной мощности
0,85 при 50% нагрузке;
0,99 при 100% нагрузке.

Температура окружающей среды: от –13º до 113º F (от –25º до 45º C) без снижения номинальных параметров.

Особенности и преимущества:
Разработано для согласованной работы с низковольтными приводами ABB;
Удобный запуск; не требует настройки;
Не требует регламентного технического обслуживания;

Разработано с учетом требований к ограничению гармонических искажений тока согласно:
IEEE 519
EN 61000-2-4
EN 61000-2-2
IEC/EN 61000-3-2
IEC/EN 61000-3-12
IEC/EN 61000-3-4
