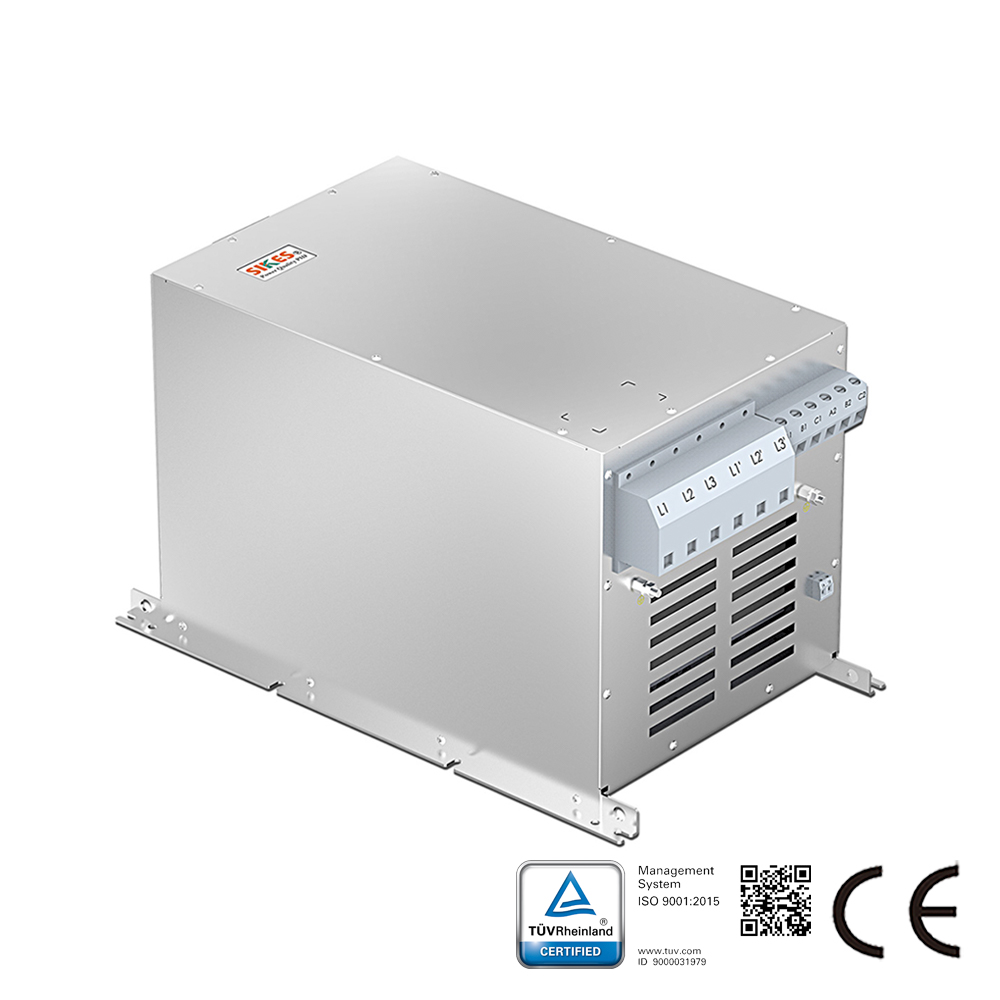

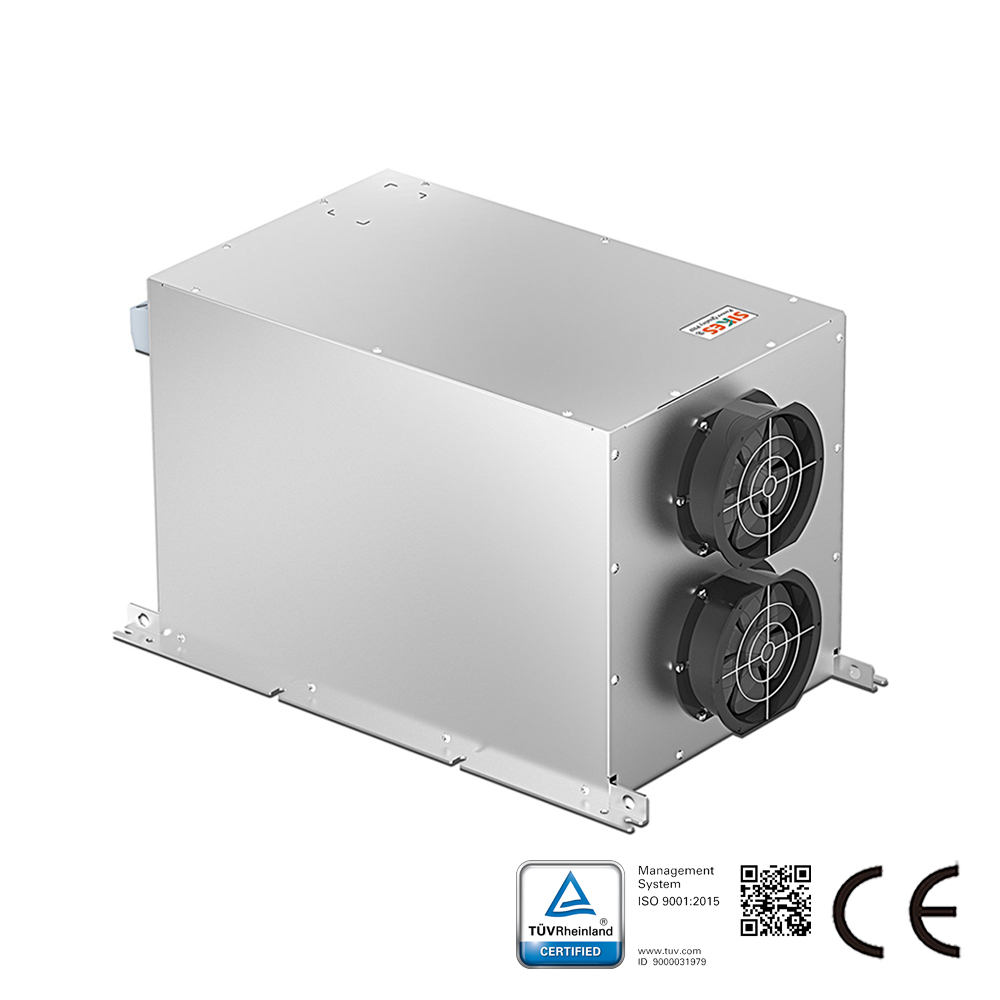

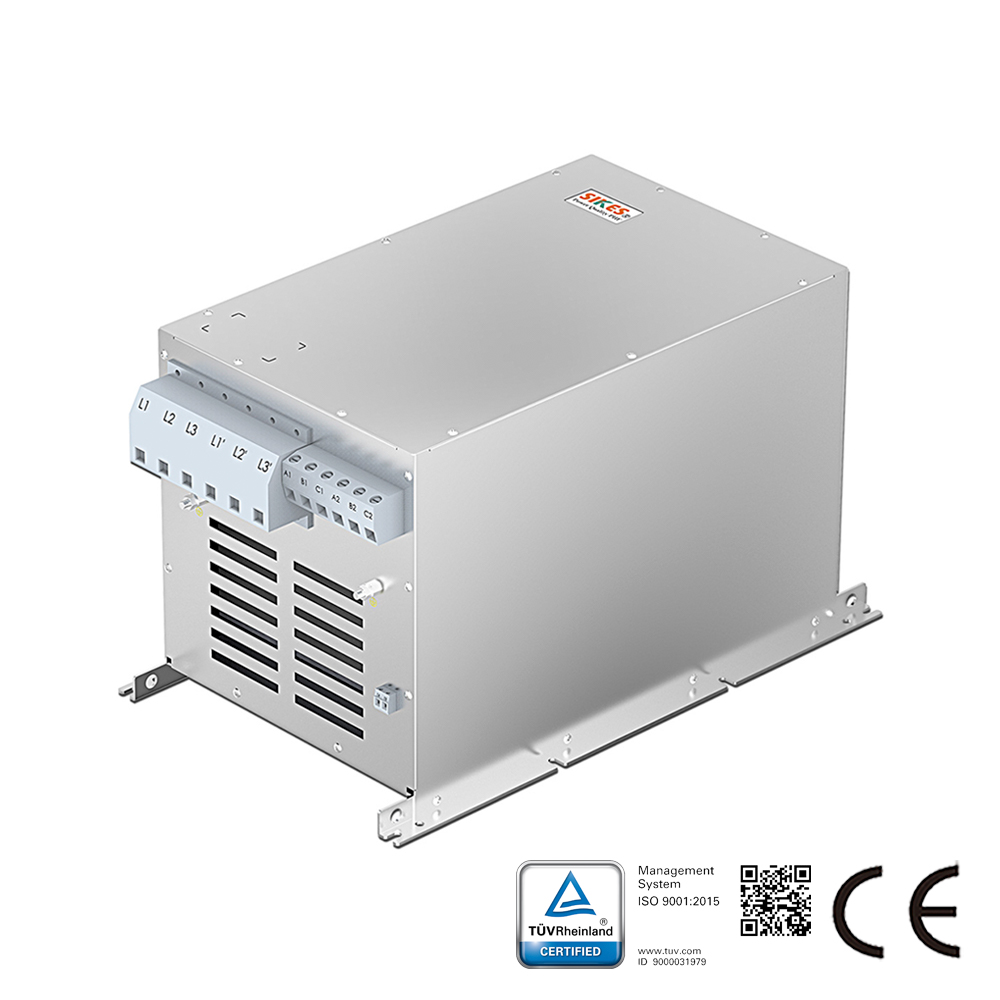

Sikes Advanced Passive Harmonic Filter PHF 005 и PHF 010 — это надежные и простые в использовании пассивные гармонические фильтры, которые снижают гармоники, сохраняя высокую энергоэффективность системы.

Оптимизация гармонических характеристик

Advanced Harmonic Filter PHF 005/010 представляет собой экономически эффективное комплексное решение. По сравнению с традиционными резонансными гармоническими фильтрами, PHF отличается меньшими габаритами и обеспечивает более высокое снижение гармоник.

Решение доступно в двух вариантах: PHF 005 и PHF 010. При подключении перед частотным преобразователем Danfoss гармонические искажения тока, возвращаемые в сеть, снижаются до 5% и 10% общего коэффициента гармонических искажений тока при полной нагрузке. (Требования к системе: THVD < 2%, несимметрия напряжения сети < 1%)

Благодаря КПД >98% Advanced Passive Harmonic Filters предлагают экономичные и исключительно надежные решения для подавления гармоник, специально разработанные для частотных преобразователей Danfoss мощностью до 250 кВт.

В качестве автономных опций Advanced Harmonic Filters имеют компактный корпус, который легко интегрируется в существующее панельное пространство. Это делает их хорошо подходящими для модернизации с минимальными изменениями в конфигурации частотного преобразователя.

PHF 010 обеспечивает THiD < 10%; обладает равной или превосходящей производительностью и конкурентоспособной стоимостью по сравнению с 12-пульсными выпрямителями.
PHF 005 обеспечивает THiD < 5%; обладает равной или превосходящей производительностью и конкурентоспособной стоимостью по сравнению с 18-пульсными выпрямителями.

Номера заказа: 130B1250

Технические характеристики
Сетевое напряжение:
380-415 В переменного тока (50 Гц) стандартно;
440-480 В переменного тока (60 Гц) по запросу;
500-525 В переменного тока (50 Гц) по запросу;
690 В переменного тока (50 Гц) по запросу.
Степень защиты оболочки: IP20 (IP21 по запросу)
Ток перегрузки: 160% в течение 60 секунд
КПД >0,98
Истинный коэффициент мощности
0,85 при 50% нагрузке
0,99 при 100% нагрузке
Температура окружающей среды: -25°C~45°C без снижения номинальных характеристик

Особенности и преимущества
Разработан для согласованной работы с частотными преобразователями серии Danfoss VLT®
Простой запуск; регулировка не требуется
Не требует планового технического обслуживания
Один фильтр защищает несколько приводов
Разработан в соответствии с требованиями стандартов по ограничению гармонических искажений тока:
IEEE 519
EN 61000-2-4
EN 61000-2-2
IEC/EN 61000-3-2
IEC/EN 61000-3-12
IEC/EN 61000-3-4
