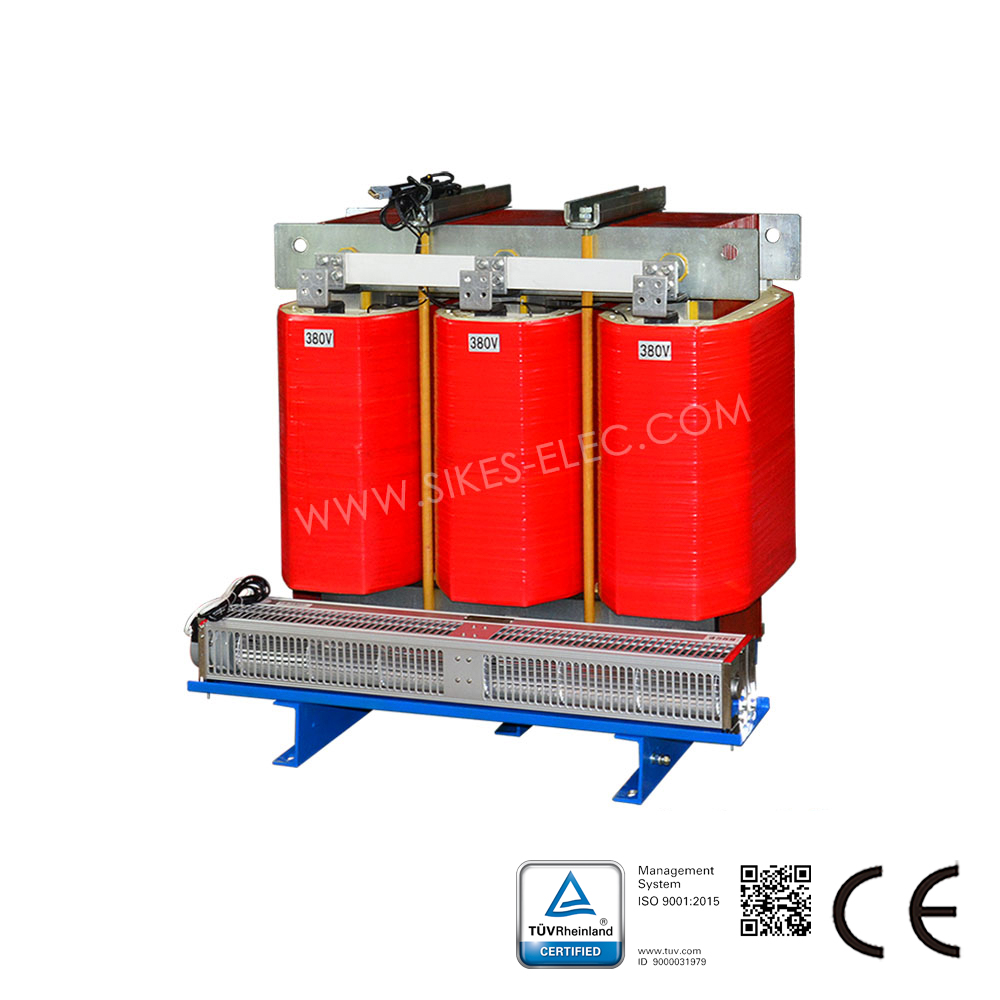

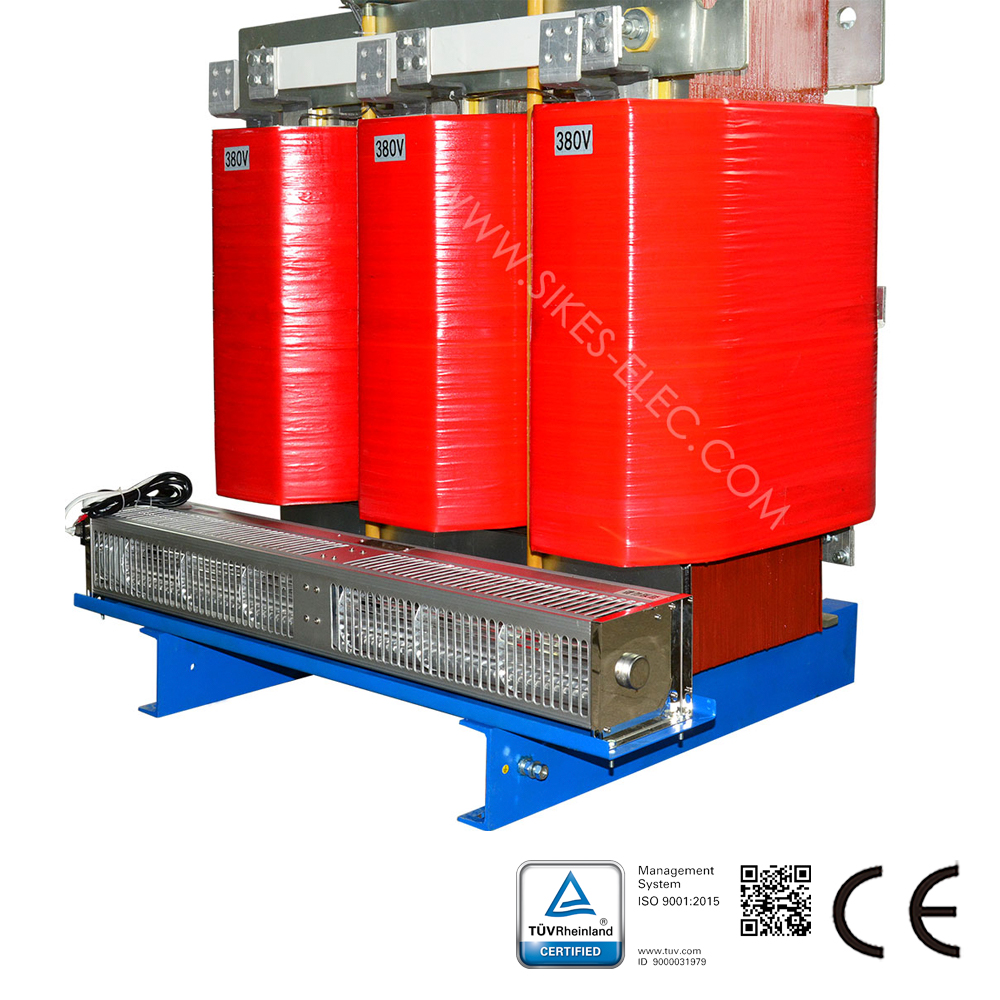

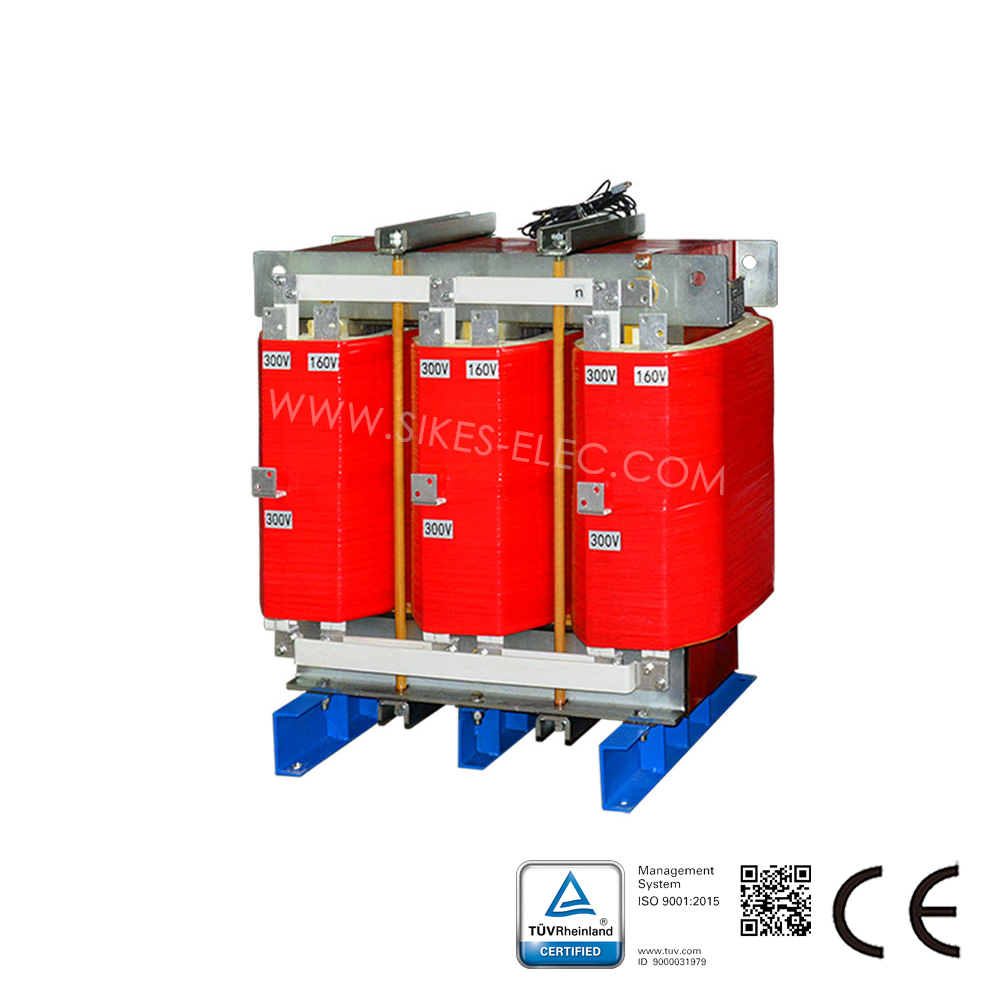

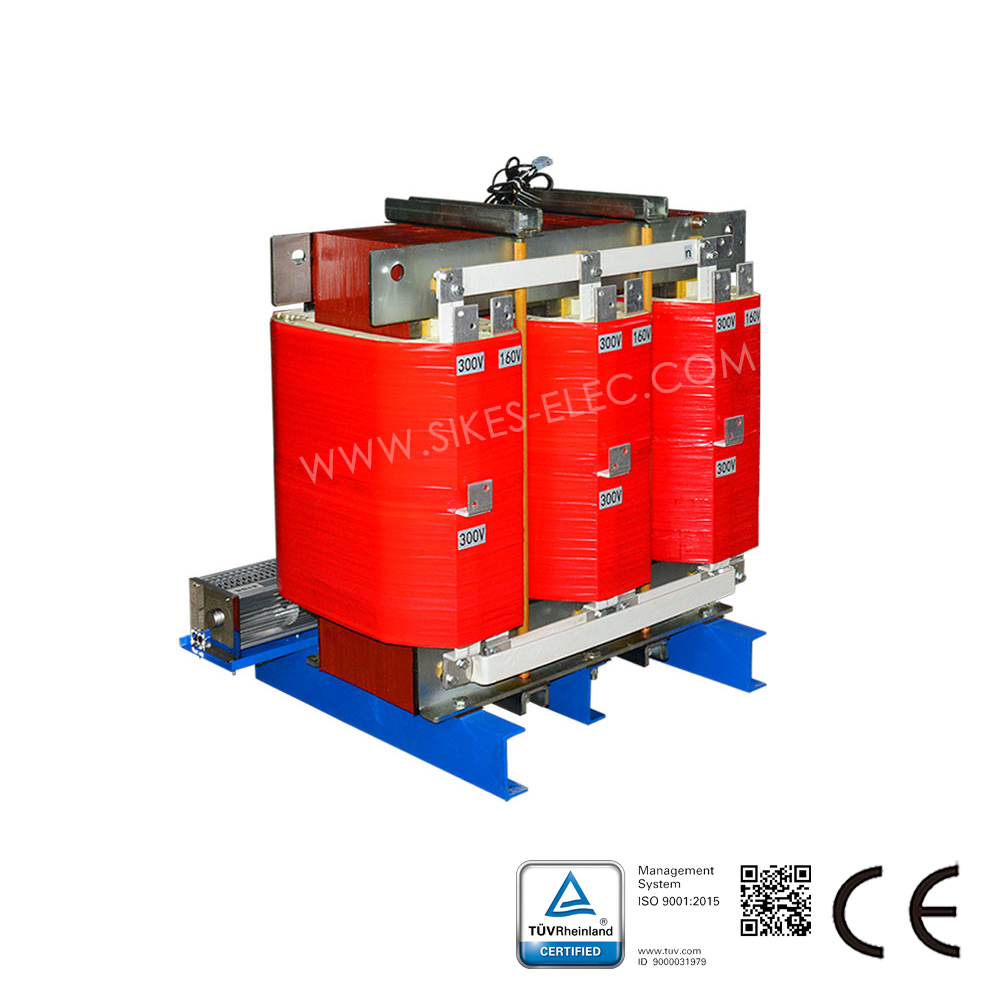

Описание трёхфазного 12-импульсного выпрямительного трансформатора:
Назначение:

12-импульсный выпрямительный трансформатор обеспечивает питание постоянным током для испытаний аккумуляторных батарей, зарядных станций, электродвигателей транспортных средств, трансмиссионных систем и силовых агрегатов. Функционирует в качестве главного трансформатора выпрямительной сети.

Стандарты испытаний:

1. Номинальное рабочее напряжение: AC400В
2. Электрическая прочность: сердечник – обмотка 3000В AC/50Гц/5мА, без повреждений в течение 10 с
3. Сопротивление изоляции: сердечник – обмотка 1000В DC, сопротивление изоляции ≥100 МОм
4. Уровень шума: <75 дБ (на расстоянии одного метра)
5. Изделие строго соответствует стандартам IEC и ГОСТ

Конструктивные особенности

Трансформатор выполнен из высококачественной холоднокатаной электротехнической стали с текстурированной структурой. Магнитопровод и ярмо имеют прямоугольное сечение и собраны по многоступенчатой шихтованной технологии. Для крепления верхнего и нижнего ярма используются стяжные шпильки с дополнительными бандажными балками (боксами).

Обмотки изготавливаются из алюминиевой или медной проволоки. В зависимости от мощности, напряжения и тока первичная обмотка может быть цилиндрической или винтовой, вторичная — катушечной (пироговой) или непрерывной. Выводы первичной и вторичной обмоток соединяются с клеммной панелью или шиной (медной шиной).

Класс нагревостойкости изоляции: B/F/H.
Исполнение: открытое (каркасное) или в защитном кожухе.

Условия эксплуатации

1. Высота над уровнем моря: <4000 м. Температура окружающей среды: от -30°C до +40°C. При отклонении условий эксплуатации от указанных параметры трансформатора корректируются в соответствии с ГОСТ 6450-86.
2. Относительная влажность воздуха: ≤85% (при температуре 20°C ±5°C).
3. Отсутствие в воздухе токсичных газов, легковоспламеняющихся или взрывоопасных веществ, электропроводящей пыли или паров.
4. Не допускаются значительные вибрации. Максимальный угол отклонения от вертикали при установке: ≤5 градусов.
