Импульсный выпрямительный трансформатор позволяет снизить коэффициент пульсаций на стороне постоянного тока выпрямительного агрегата и гармонические искажения на стороне переменного тока посредством многофазного выпрямления. Благодаря искусственному фазовому сдвигу в выпрямительном блоке основные гармоники могут проявляться в 23-й, 25-й и более высоких гармониках, вместо прежних 5-й и 7-й гармоник. Такая конструкция значительно снижает влияние гармоник вторичной стороны на сетевую сторону.

Фазовый сдвиг в обмотках сетевой стороны является типовым решением в выпрямительных трансформаторах. Обычно 12-импульсный выпрямительный трансформатор имеет низковольтные обмотки осевой раздельной конструкции. 24-импульсное выпрямление может быть достигнуто при одновременном использовании двух 12-импульсных выпрямительных трансформаторов. Однако два 12-импульсных трансформатора занимают больше пространства, увеличивают стоимость и другие параметры.

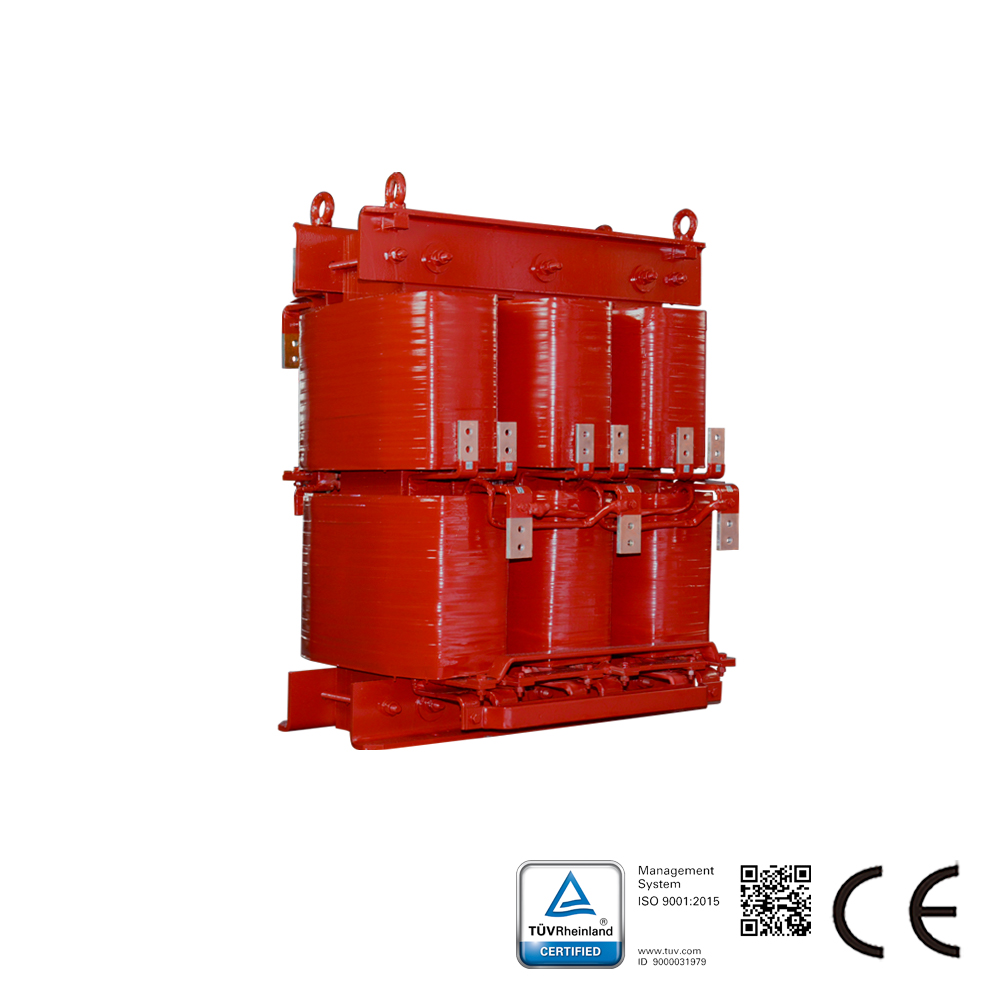

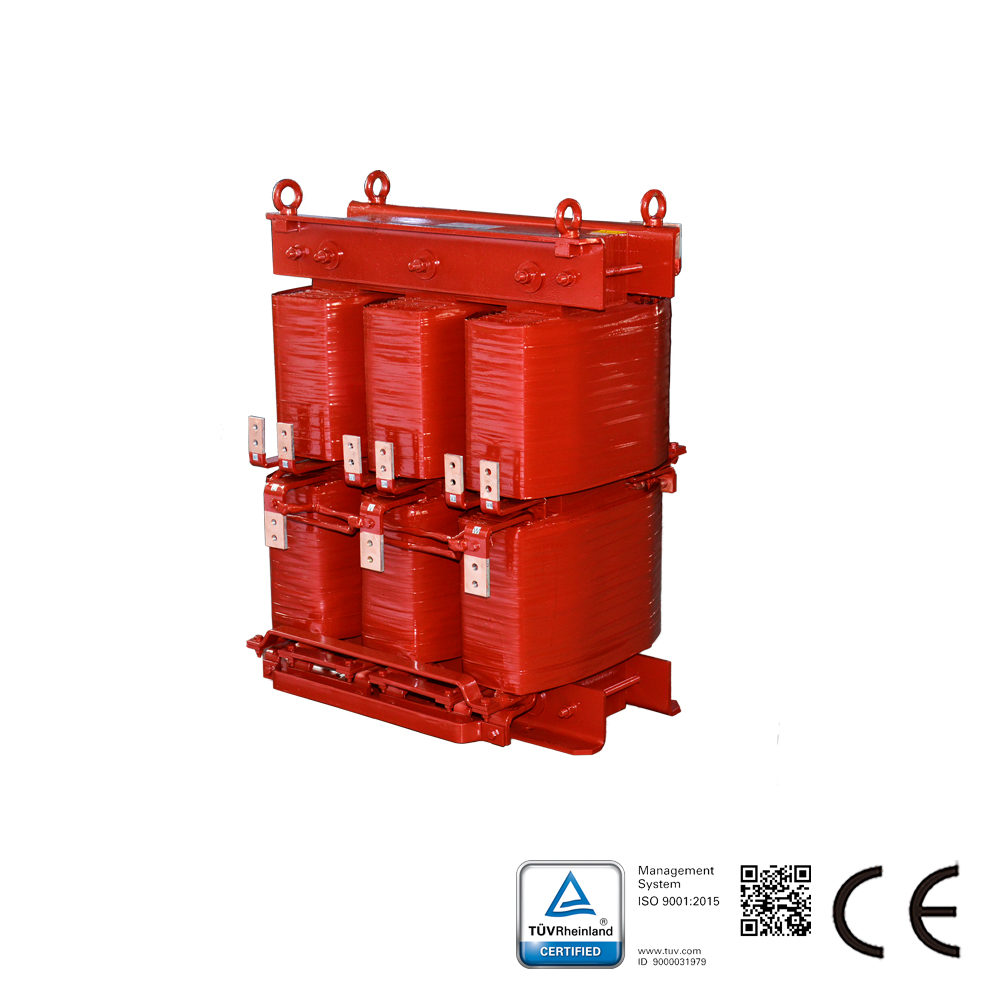

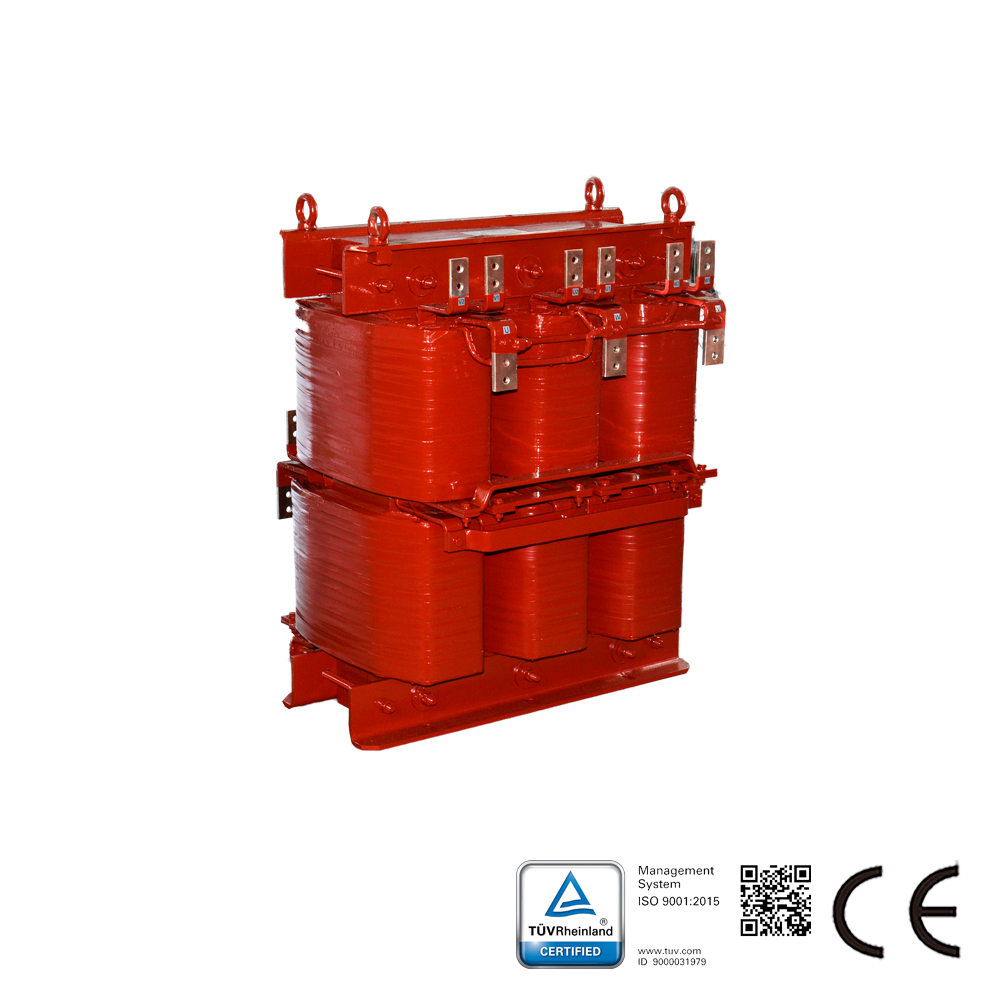

Разработанный и производимый нашей компанией 24-импульсный выпрямительный трансформатор состоит из двух параллельно соединённых комплектов 12-импульсных автотрансформаторных выпрямительных обмоток и одного магнитопровода. Он формирует четыре группы трёхфазных линейных напряжений с последовательным фазовым сдвигом линейных напряжений на 15°. Четыре группы выпрямительных мостовых схем соединяются параллельно через межфазные реакторы для вывода 24-импульсного постоянного напряжения.

Данная конструкция позволяет сэкономить 82,7% мощности автотрансформатора в этой схеме. Таким образом, габариты выпрямителя могут быть существенно уменьшены. Его преимущества особенно значимы при необходимости мощного выпрямления.

Применение:

Источник питания для гальванического покрытия
