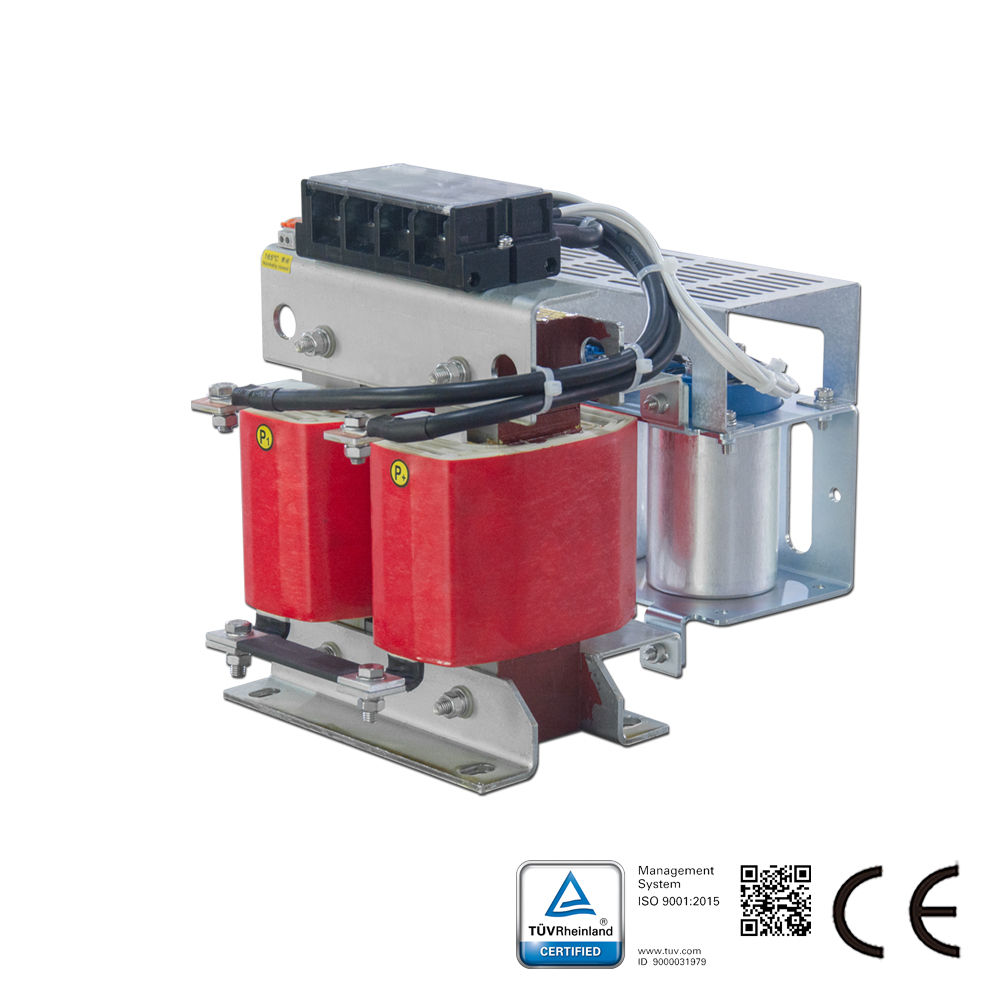

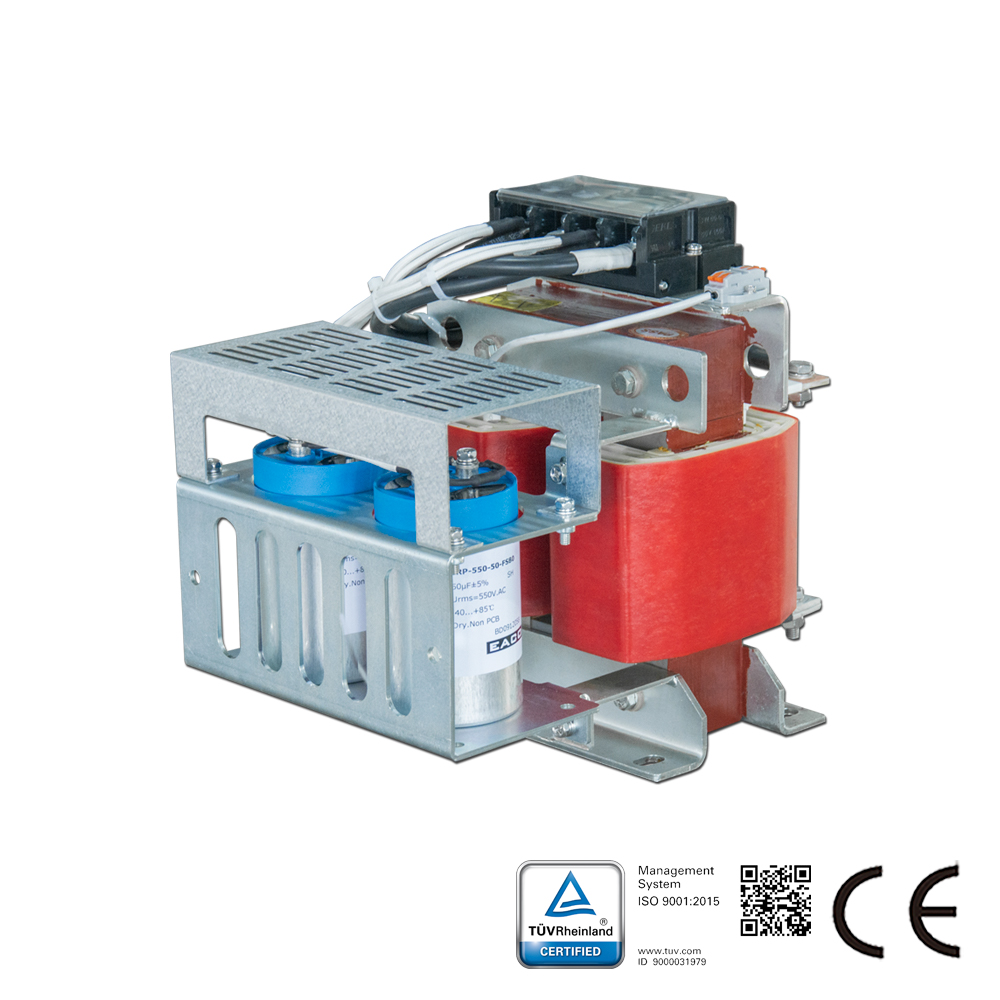

Краткое описание синусного фильтра:

Синусный фильтр Sikes применяется в системах привода двигателей во многих передающих системах (особенно в частотных преобразователях или устройствах импульсного питания). Пассивные фильтры предназначены для преобразования несинусоидального напряжения, генерируемого частотными преобразователями и т.п., с целью формирования волны напряжения, близкой к синусоидальной. В основном используется в промышленных сетях 380–480 В. Поскольку падение напряжения на данном фильтре значительно ниже текущего рыночного стандарта, он гарантирует очень высокое входное напряжение двигателя. Он позволяет снизить уровень шума и защитить относительно чувствительные двигатели, обеспечивая возможность использования очень длинных кабелей двигателя — до 2000 метров. Типичные отрасли применения: металлургия, угольная, нефтехимическая промышленность, водоочистка, новые источники энергии и др. Как правило, если расстояние между отечественным инвертором и нагрузкой превышает 50 метров, необходимо добавлять реактор. Если предъявляются требования к форме выходного сигнала инвертора, необходимо добавлять синусный фильтр; если расстояние между импортными инверторами превышает 100 метров, также требуется установка синусного фильтра. Это расстояние относится к длине соединения. Себестоимость производства синусного фильтра относительно высока. Обычно, при отсутствии специальных требований, достаточно выбрать специализированный фильтр для частотного преобразователя или выходной реактор.

Характеристики синусного фильтра:

Синусные фильтры Sikes для различных серводвигателей в системах с регулируемым приводом (особенно для инверторов или импульсных источников питания) предназначены для изменения ШИМ выходного напряжения инвертора и генерации практически синусоидального напряжения. Пассивная серия предназначена для использования в сетях 380–480 В.
Sikes предлагает вам экономичную альтернативу, помимо фильтров Schaffner и MTE.

Характеристики синусоидального фильтра:
Уровень напряжения: однофазное номинальное напряжение 220В, допустимое отклонение ±10%
Коэффициент нелинейных искажений напряжения: КНИ<5% Частота двигателя: 0-120Гц Частота коммутации: ≥4кГц Резонансная частота: менее 0,5 от частоты коммутации Падение напряжения: ≤10% (50Гц) при номинальном токе Длина кабеля двигателя: до 2000 метров КПД: 98% до 99% Степень защиты: IP00 Класс изоляции: H Перегрузочная способность: 1,5 номинального тока в течение одной минуты, 1,2 номинального тока в течение одного часа Испытательное напряжение: постоянное 2240В, 2 секунды (между фазами) / постоянное 2720В, 2 секунды (фаза-корпус) Электрическая прочность: переменное 4000В/5мА/60с Охлаждение: принудительное воздушное Тип нагрузки: типичная нагрузка двигателя; стандартный повышающий трансформатор; другие линейные нагрузки Рабочая температура: -10…+50(℃); температура хранения: -40…+65(℃); влажность окружающей среды: 0…98(%) без конденсации; высота над уровнем моря: <2000м Роль синусоидального фильтра: 1. Продление срока службы двигателя; 2. Защита изоляции двигателя; 3. Снижение тока подшипников двигателя; 4. Увеличение расстояния передачи; 5. Повышение надежности системы; 6. После применения данного фильтра обычные двигатели могут заменить частотно-регулируемые двигатели; 7. Хорошее подавление электромагнитных помех; 8. Поскольку выход инвертора содержит высшие гармоники высокой частоты, это увеличивает потери в силовом кабеле и двигателе; одновременно, чрезвычайно высокое dv/dt вызывает излучательные помехи в несколько МГц; если двигателю требуется длинная линия передачи (длина кабеля двигателя превышает 50 метров), напряжение на клеммах двигателя нарастает из-за отражения бегущей волны, что повреждает изоляцию двигателя и даже может привести к пробою кабеля; 9. Для гармонических токов гармоническую составляющую можно уменьшить изменением метода модуляции, но полностью устранить её невозможно. Для радиочастотных помех, вызванных dv/dt, можно установить электромагнитный фильтр dv/dt, но он эффективен только для кабеля определенной длины и не подходит для кабеля любой длины; 10. Эффективным способом решения вышеуказанных проблем является установка синусоидального фильтра на выходной стороне инвертора для фильтрации SPWM модулированной волны в напряжение, близкое к синусоидальной форме. Синусоидальный фильтр состоит из высокочастотного выходного реактора и RC-цепи, а также синфазных дросселей. Он может эффективно подавлять высокочастотные потери и радиочастотные помехи dv/dt, а также увеличивать длину кабеля между двигателем и инвертором до 500 метров или даже 2 километров.

Области применения синусных фильтров:
Вентиляционное оборудование, конвейеры, насосы, ветроэнергетика
Оборудование для отопления, вентиляции и кондиционирования, компрессоры
Лифты, краны, ветроэнергетика, ИБП, ИБП аварийного питания
Относительно большая длина кабеля от двигателя до привода
Параллельное подключение нескольких двигателей к частотному преобразователю
Применение в сетях среднего напряжения (установка перед повышающим трансформатором)
