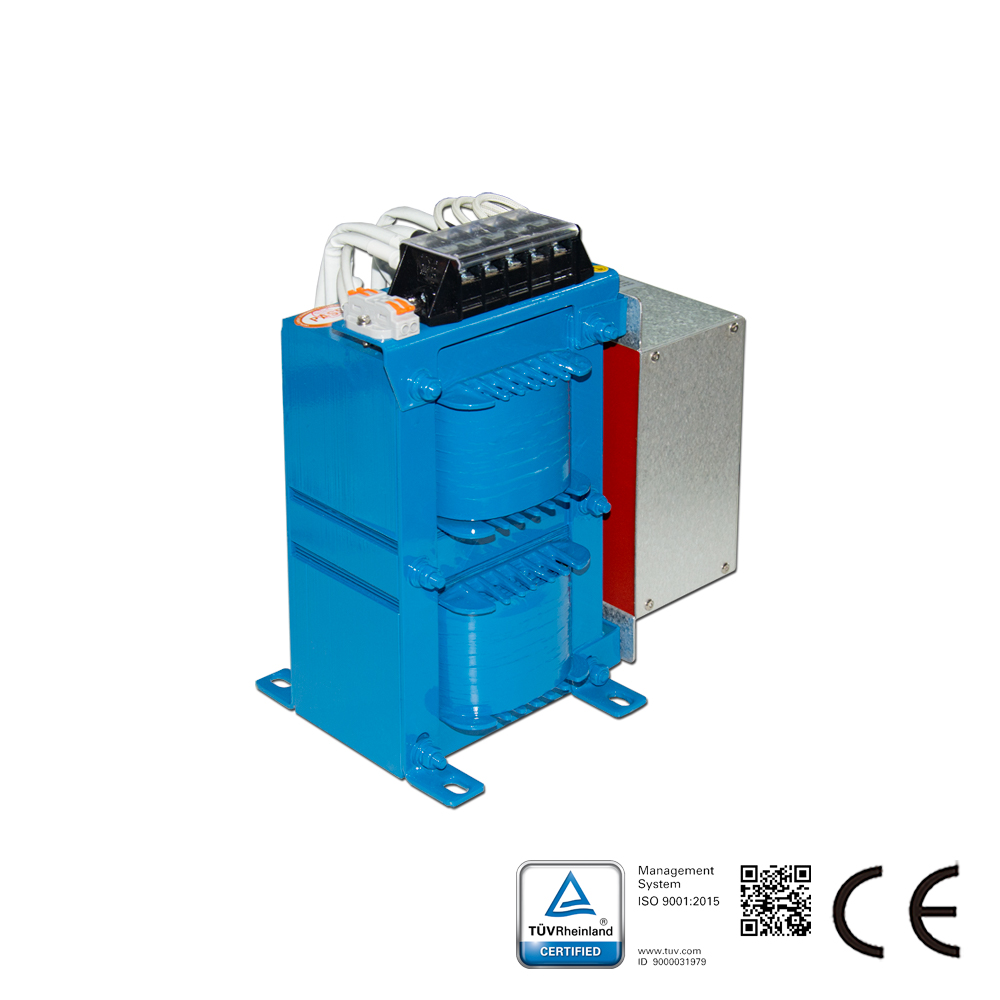

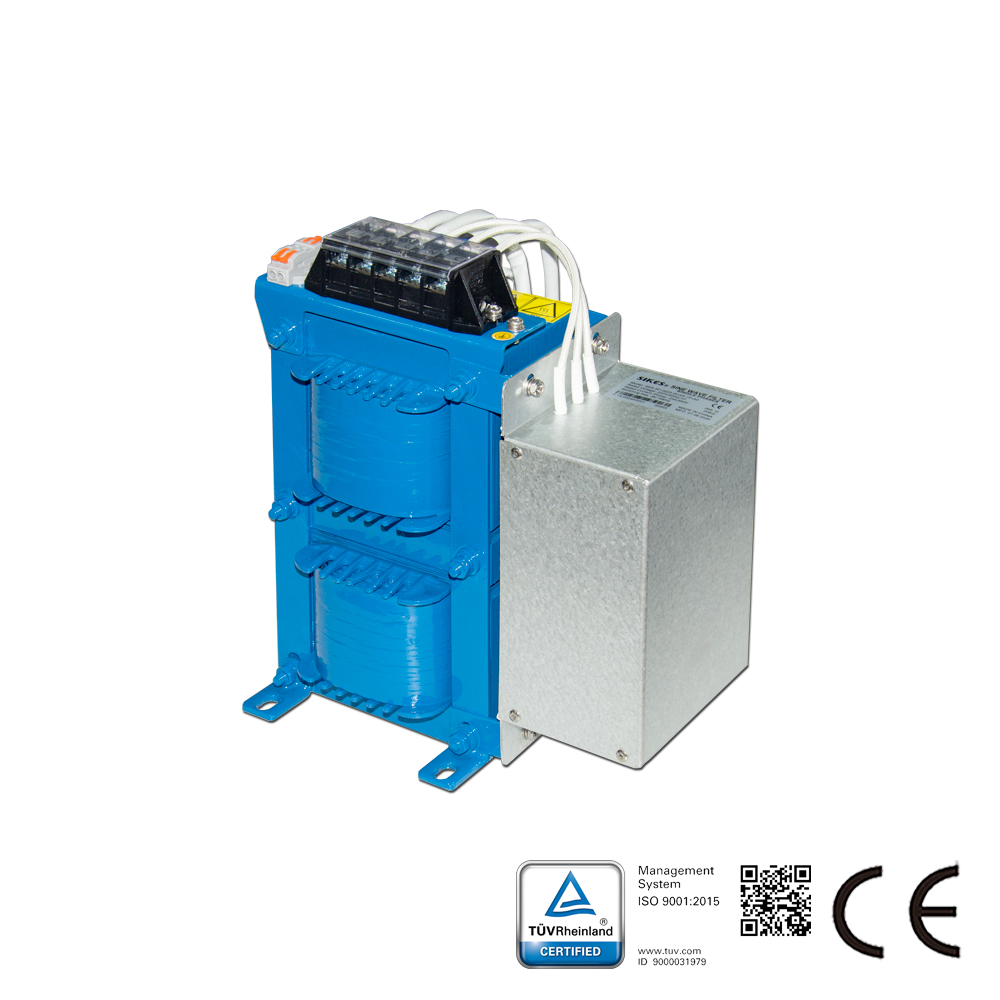

Краткое описание синусного фильтра:

Синусный фильтр Sikes применяется в системах привода двигателей во многих передающих системах (особенно в частотных преобразователях или устройствах импульсного питания). Пассивные фильтры предназначены для преобразования несинусоидального напряжения, генерируемого частотными преобразователями и т.п., с целью формирования волны напряжения, близкой к синусоидальной. В основном используется в промышленных сетях 380–480 В. Поскольку падение напряжения на данном фильтре значительно ниже текущего рыночного стандарта, он гарантирует очень высокое входное напряжение двигателя. Он позволяет снизить уровень шума и защитить относительно чувствительные двигатели, обеспечивая возможность использования очень длинных кабелей двигателя — до 2000 метров. Типичные отрасли применения: металлургия, угольная, нефтехимическая промышленность, водоочистка, новые источники энергии и др. Как правило, если расстояние между отечественным инвертором и нагрузкой превышает 50 метров, необходимо добавлять реактор. Если предъявляются требования к форме выходного сигнала инвертора, необходимо добавлять синусный фильтр; если расстояние между импортными инверторами превышает 100 метров, также требуется установка синусного фильтра. Это расстояние относится к длине соединения. Себестоимость производства синусного фильтра относительно высока. Обычно, при отсутствии специальных требований, достаточно выбрать специализированный фильтр для частотного преобразователя или выходной реактор.

Характеристики синусного фильтра:

Синусные фильтры Sikes для различных серводвигателей в системах с регулируемым приводом (особенно для инверторов или импульсных источников питания) предназначены для изменения ШИМ выходного напряжения инвертора и генерации практически синусоидального напряжения. Пассивная серия предназначена для использования в сетях 380–480 В.
Sikes предлагает вам экономичную альтернативу, помимо фильтров Schaffner и MTE.

Характеристики синусного фильтра:
Уровень напряжения: однофазное номинальное напряжение 220 В, допустимое отклонение ±10%
Коэффициент искажения формы напряжения: THDv < 5% Частота двигателя: 0–120 Гц Частота переключения: ≥ 3 кГц Резонансная частота: менее 0,5 от частоты переключения Падение напряжения: ≤ 10% (50 Гц) при номинальном токе Максимальная длина кабеля двигателя: до 2000 метров КПД: 98–99% Степень защиты: IP00 Класс изоляции: H Перегрузочная способность: 1,5 номинального тока в течение одной минуты, 1,2 номинального тока в течение одного часа Испытательное напряжение: DC 2240 В, 2 секунды (линия-линия) / DC 2720 В, 2 секунды (линия-корпус) Электрическая прочность: AC 4000 В / 5 мА / 60 с Охлаждение: принудительное воздушное Форма нагрузки: типичная нагрузка двигателя; стандартный повышающий трансформатор; другие линейные нагрузки Рабочая температура: от -10 до +50 °C; температура хранения: от -40 до +65 °C; влажность окружающей среды: 0–98% без конденсации; высота над уровнем моря: < 2000 м Назначение синусного фильтра: 1. Увеличение срока службы двигателя; 2. Защита изоляции двигателя; 3. Снижение тока подшипников двигателя; 4. Увеличение расстояния передачи; 5. Повышение надежности системы; 6. После применения данного фильтра обычные двигатели могут заменить частотно-регулируемые двигатели; 7. Эффективное подавление электромагнитных помех; 8. Поскольку выходной сигнал преобразователя частоты содержит высокочастотные гармоники, это увеличивает потери в силовом кабеле и двигателе; одновременно чрезвычайно высокое значение dv/dt вызывает излучаемые помехи на частотах нескольких МГц; при необходимости длинной передачи (длина кабеля двигателя превышает 50 метров) из-за отражения бегущей волны происходит наложение напряжения на клеммах двигателя, что повреждает изоляцию двигателя и может привести к пробою кабеля; 9. Для гармонического тока гармонические составляющие могут быть уменьшены путем изменения метода модуляции, но полностью устранить их невозможно. Для радиочастотных помех, вызванных dv/dt, можно установить электромагнитный фильтр dv/dt, однако он эффективен только для кабеля определенной длины и не подходит для кабеля произвольной длины; 10. Эффективным способом решения вышеуказанных проблем является установка синусного фильтра на выходной стороне преобразователя частоты для фильтрации модулированного сигнала SPWM в форму напряжения, близкую к синусоидальной. Синусный фильтр состоит из высокочастотного выходного реактора и RC-цепи, а также синфазного реактора. Он позволяет эффективно подавлять высокочастотные потери и радиочастотные помехи от dv/dt, а также увеличивать длину кабеля между двигателем и преобразователем частоты до 500 метров и даже до 2 километров.

Области применения синусных фильтров:
Вентиляционное оборудование, конвейеры, насосы, ветроэнергетика
Оборудование для отопления, вентиляции и кондиционирования, компрессоры
Лифты, краны, ветроэнергетика, ИБП, ИБП аварийного питания
Относительно большая длина кабеля от двигателя до привода
Параллельное подключение нескольких двигателей к частотному преобразователю
Применение в сетях среднего напряжения (установка перед повышающим трансформатором)
