Краткое описание компенсации реактивной мощности SVG:

Статический генератор реактивной мощности (SVG) применяет новейшую модернизированную технологию числового управления третьего поколения и передовую в отрасли технологию топологии T-типа с тремя уровнями для динамичной и точной компенсации реактивной мощности в системе электросети. Время мгновенного отклика может составлять менее 50 мкс, а полное время отклика — менее 10 мс, что исключает возникновение перекомпенсации и недокомпенсации. Это оптимальное решение в области регулирования реактивной мощности.

Основной принцип работы SVG

Путем параллельного подключения SVG в системе электросети, подключения внешних трансформаторов тока для детектирования тока нагрузки в сети, а также использования микросхем DSP/FPGA/CPLD и новейшей технологии быстрого выделения гармоник, реактивная составляющая тока нагрузки может быть быстро проанализирована. Затем, в соответствии с заданным значением, генерируется ШИМ-импульс для управления двунаправленным преобразователем, состоящим из T-образного трехуровневого модуля IGBT, который генерирует ток компенсации реактивной мощности, удовлетворяя требованиям электросети. Коэффициент мощности сети может достигать 0,99, что в конечном итоге позволяет реализовать динамичную и точную компенсацию реактивного тока.

Особенности Статического Генератора Реактивной Мощности:
1.Промышленная модель выполнена в башенной конструкции с высокой адаптивностью к окружающей среде, что подходит для промышленных объектов с суровыми условиями эксплуатации;
2.Внутри промышленной модели предусмотрены независимый воздуховод и отсек для отдельных плат, обеспечивающие стабильную работу устройства;

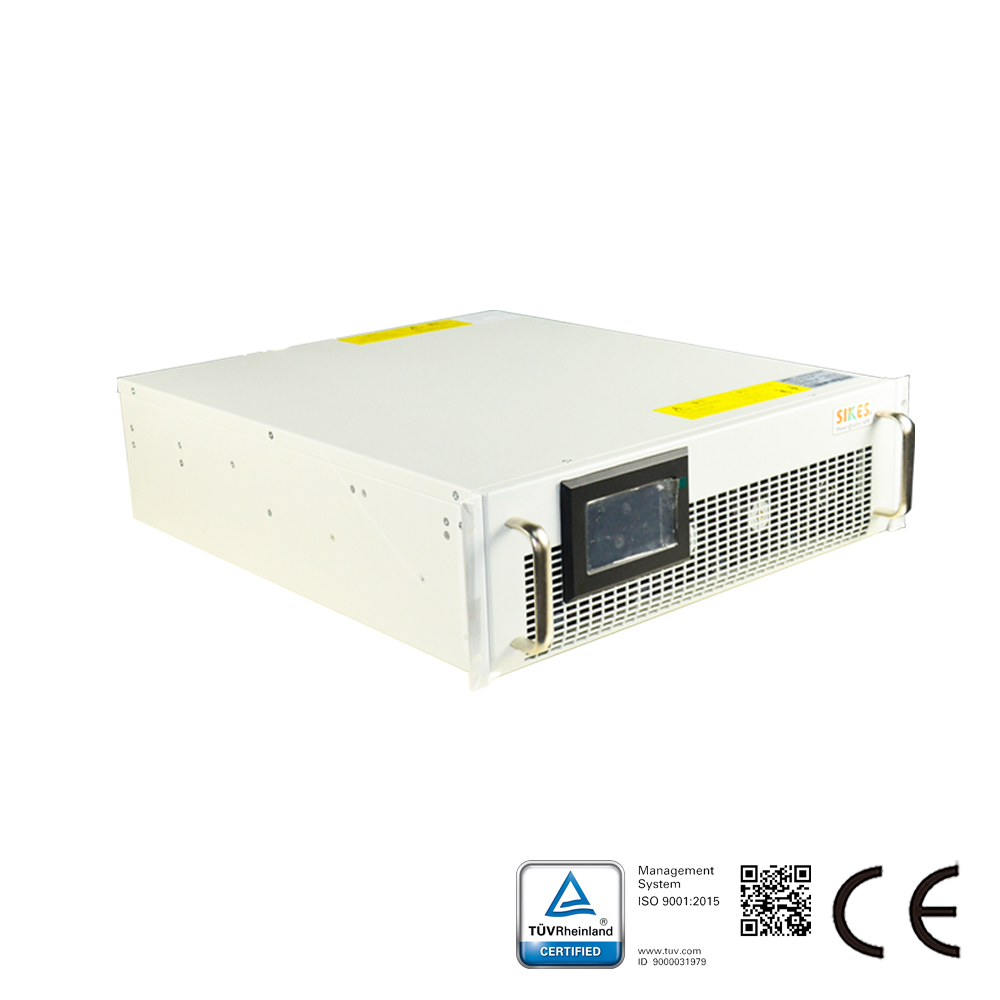

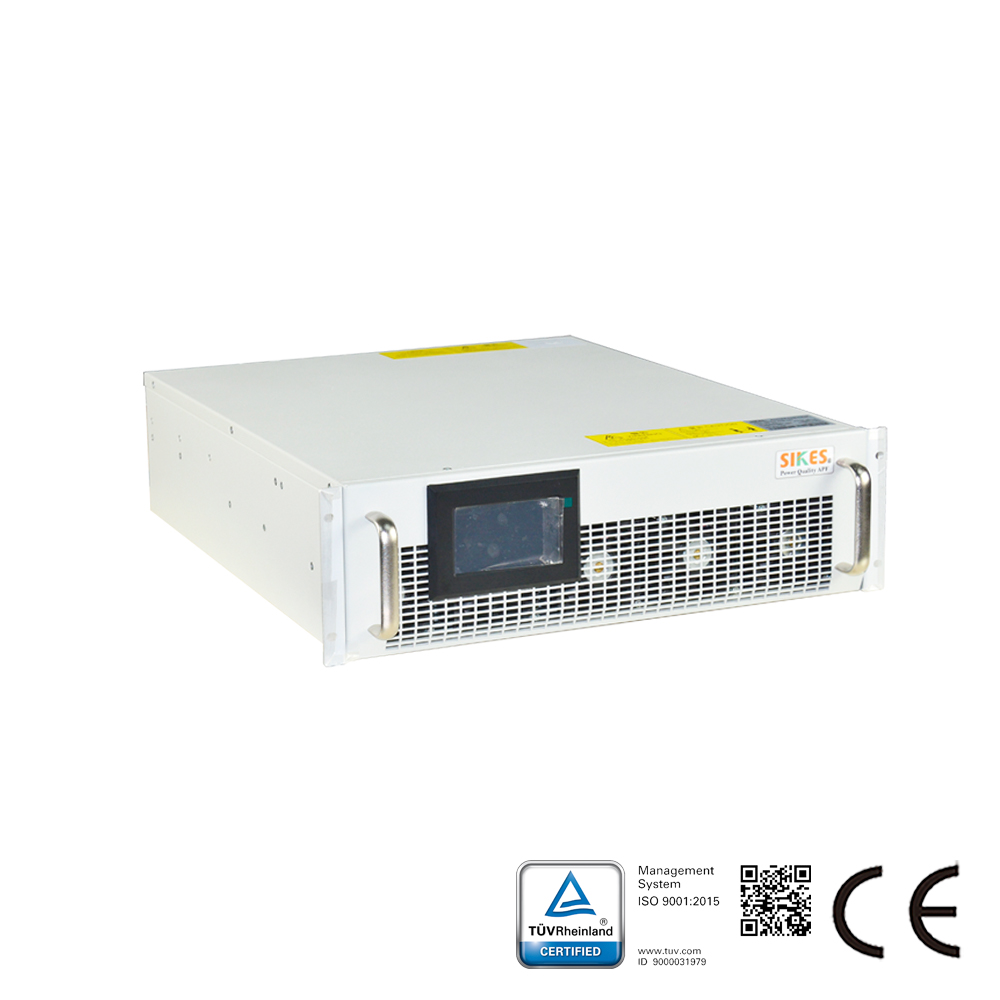

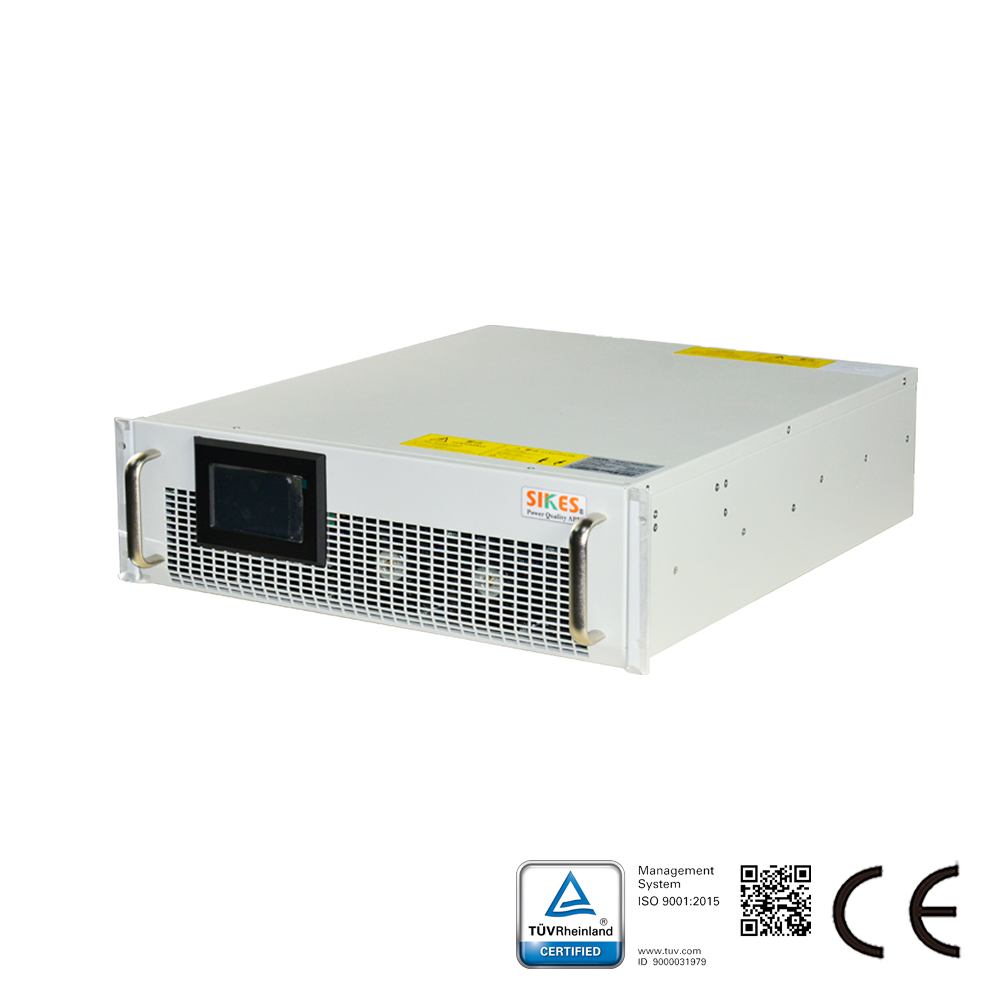

3.Компактные модульные изделия подходят для центров обработки данных и других серверных помещений с требованиями к занимаемой площади;
4.Модульные изделия используют ту же концепцию проектирования, что и промышленные установки, и обладают повышенной адаптивностью к окружающей среде;
5.Индуктивная и емкостная реактивная мощность могут компенсироваться мгновенно в полном диапазоне, одновременно решается проблема трёхфазной неуравновешенности;
6.Динамический отклик на нагрузку за миллисекунды, точная функция компенсации реактивной мощности;
7.Разнообразие функциональных опций, промышленные модели обеспечивают защиту до уровня IP43.
