Описание продукции:

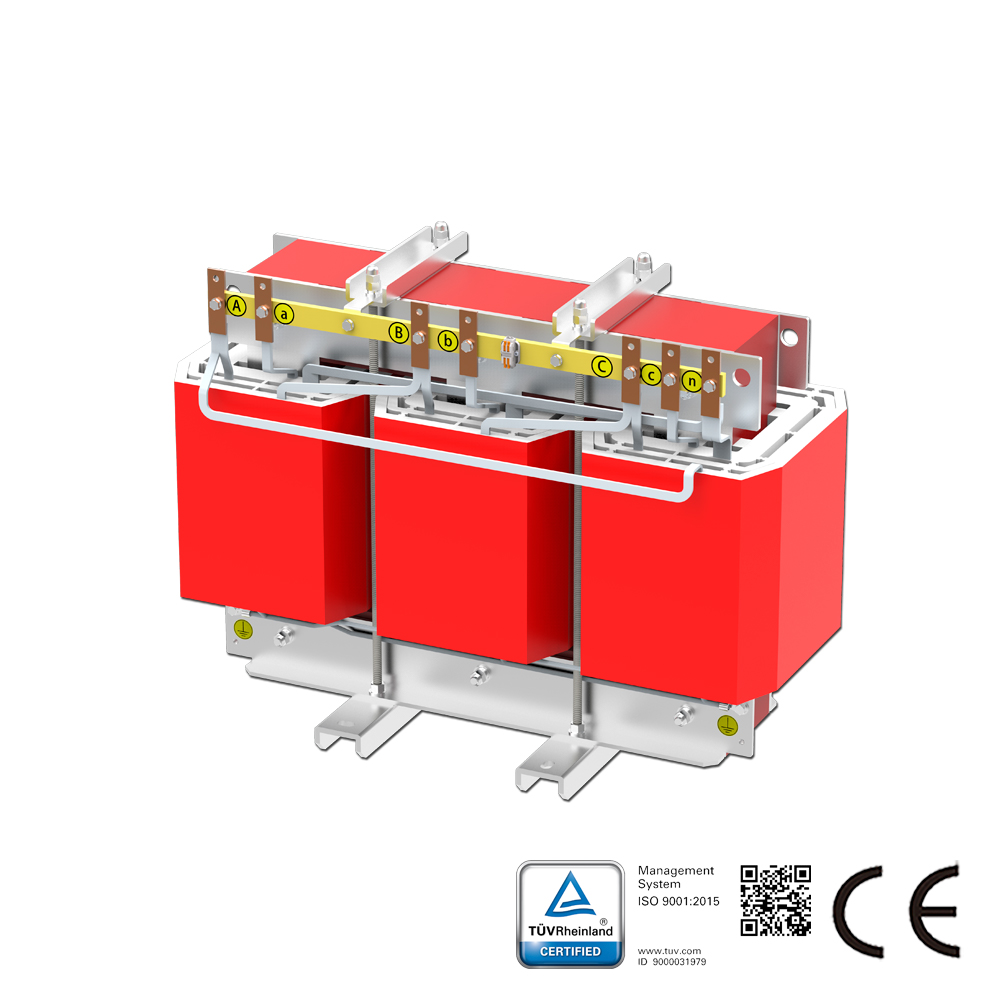

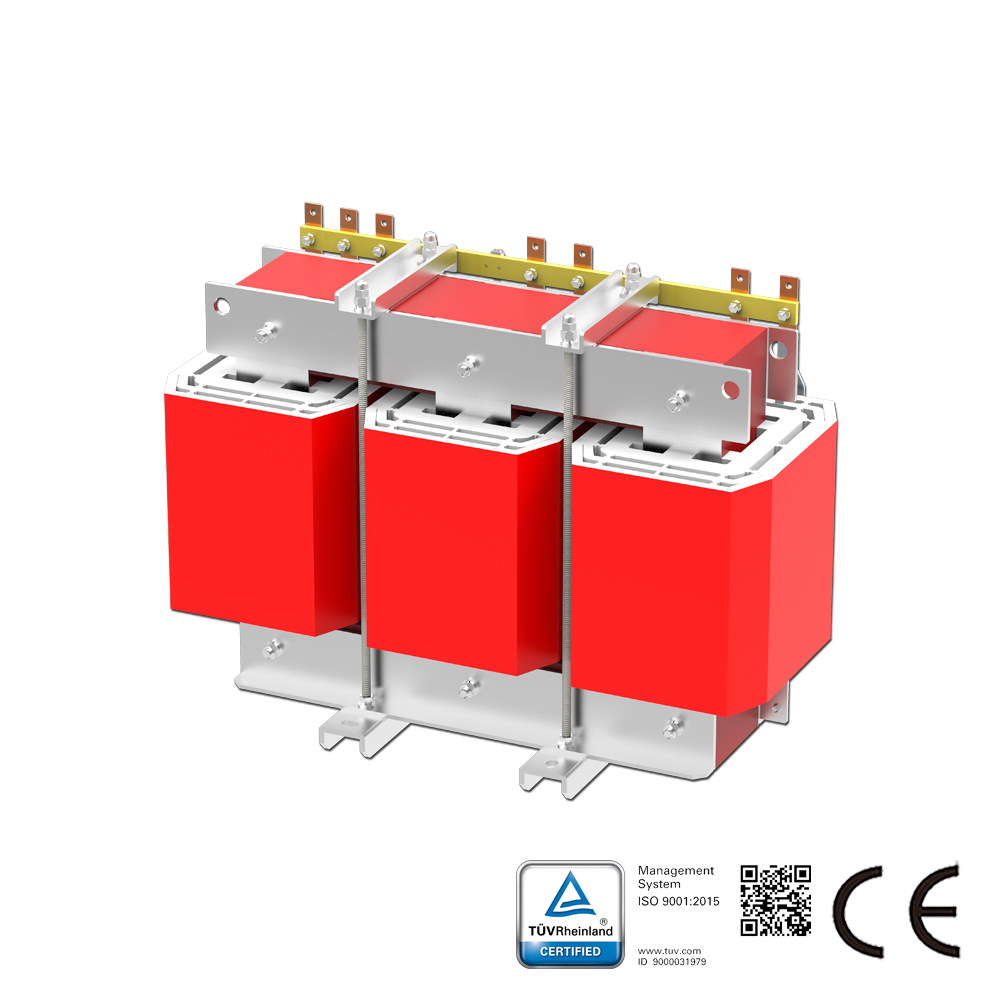

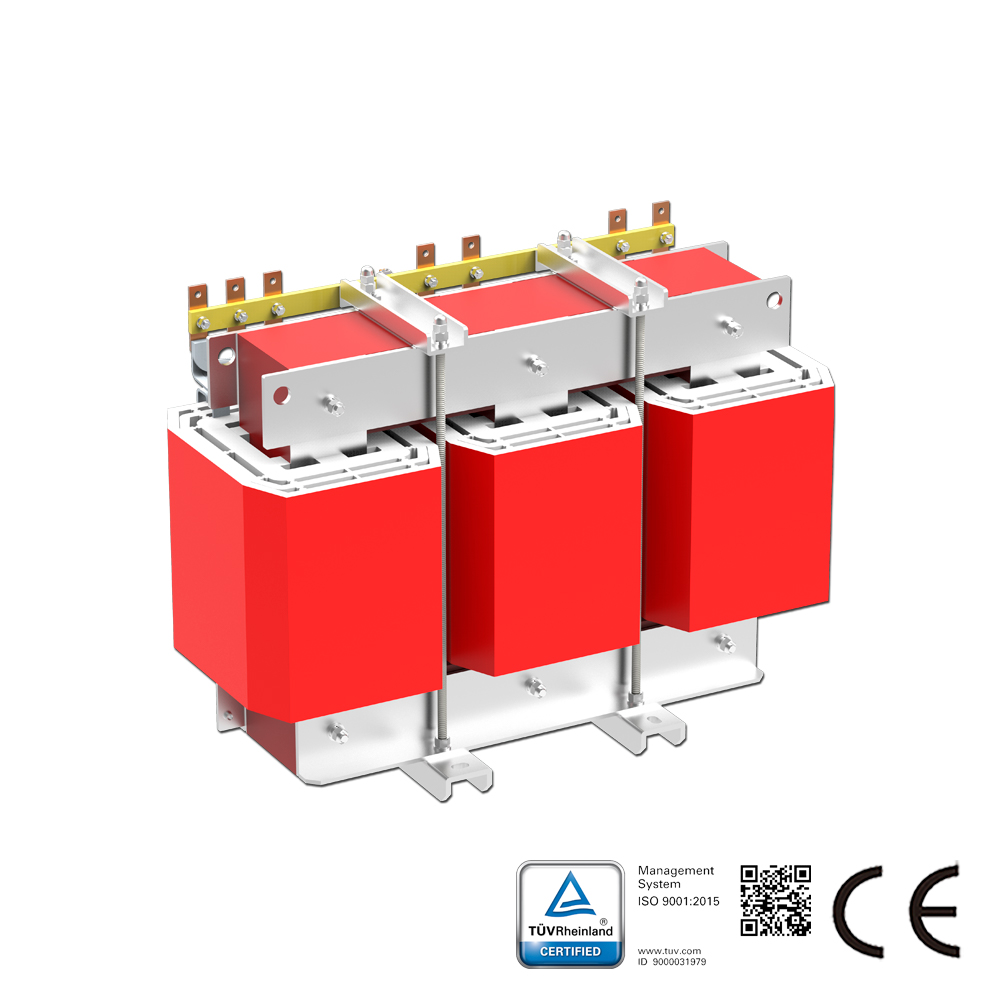

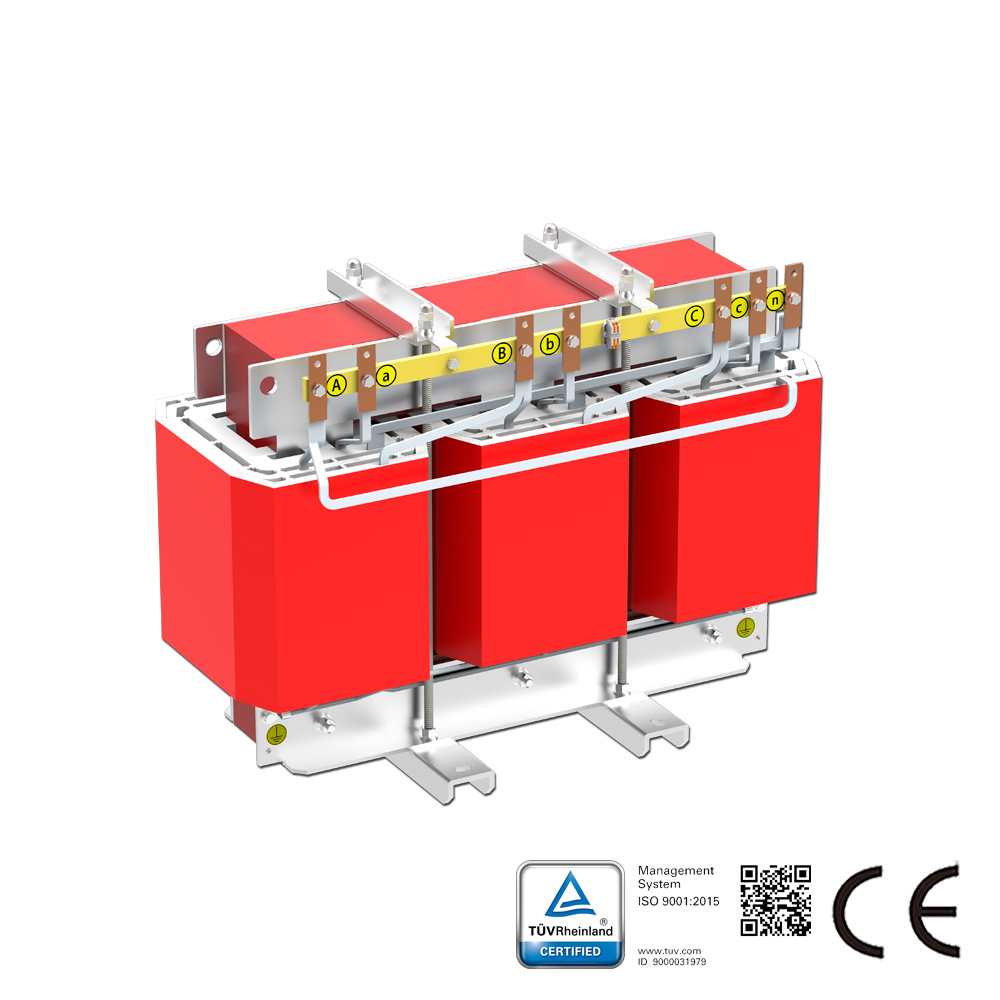

Трехфазный изолирующий трансформатор с коэффициентом K13 представляет собой трехфазный сухой изолирующий трансформатор, специально разработанный для нелинейных нагрузок с высоким уровнем гармоник. Его сердечник рассчитан на коэффициент K=13, что позволяет выдерживать дополнительный нагрев, вызванный гармоническими токами, и обеспечивает стабильную работу в условиях высоких гармоник. Подходит для сценариев со средним и высоким уровнем гармоник (THDi ≤ прибл. 60%), выдерживает 70%–90% нелинейных нагрузок (например, центры обработки данных, ИБП, частотно-регулируемые приводы).

Основная функция: не устраняет гармоники, но благодаря специальной конструкции контролирует гармонический нагрев, предотвращает перегрев обмоток и продлевает срок службы.

Основные параметры:

Номинальная мощность: 10 кВА ~ 1000 кВА
Входное напряжение: трехфазное 380 В – 690 В (±10%)
Выходное напряжение: трехфазное 380 В – 690 В (±10%)
Частота: 50/60 Гц
Группа соединений: Dyn11
Способ охлаждения: AN (естественное воздушное охлаждение) / AF (принудительное воздушное охлаждение)
Класс изоляции: класс F (155°C), класс H (180°C)
Степень защиты: IP00 / IP20 / IP54
Стандарты: IEC 60076-11, UL 5085, GB 6450

Ключевые конструктивные особенности (отличия от стандартных трансформаторов)

Конструкция обмоток:
Применение провода с классом нагревостойкости выше 180°C для устойчивости к поверхностному эффекту и нагреву от гармоник
Увеличенное сечение проводника и оптимизированный процесс намотки для снижения дополнительных потерь от гармоник
Увеличенная пропускная способность нейтрального проводника (для трехфазного дисбаланса и гармоник нулевой последовательности)
Магнитопровод: Листы из низкопотерянной электротехнической стали для снижения потерь в стали и уменьшения нагрева
Изоляция и экранирование: Электрическая изоляция первичной и вторичной обмоток + электростатический экран для подавления синфазных помех и снижения напряжения между нейтралью и землей
Контроль нагрева: При нагрузке с гармониками класса K13 нагрев обмоток не превышает предельного значения для данного класса изоляции

Характеристики изделия:
Высокая совместимость с гармониками: Номинальный класс K13, оптимально подходит для 70%–90% нелинейных нагрузок (ИБП, серверы, частотные приводы, выпрямители)
Безопасность сухого типа: Без масла, пожаробезопасно, взрывобезопасно, не требует обслуживания — идеально для помещений, центров обработки данных, больниц
Высокий КПД и низкий уровень шума: КПД ≥98%, шум <55 дБ (охлаждение AN)
Долговечность и надежность: Изоляция класса H, оптимизированное рассеивание тепла, поддержка круглосуточной непрерывной работы с высокой нагрузкой (>95% коэффициента загрузки)
Гибкость установки: Компактная конструкция, возможность напольной или шкафной установки, подходит для промышленного и строительного распределения электроэнергии
Соответствие стандартам: Отвечает стандартам IEC/UL/GB, подходит для требовательных условий эксплуатации, таких как центры обработки данных, промышленные объекты и медицинские учреждения

Типовые применения:
Центры обработки данных: серверы, ИБП, прецизионные кондиционеры, распределение питания PDU
Промышленная автоматизация: частотно-регулируемые приводы (ЧРП), сервоприводы, приводы постоянного тока, сварочное оборудование
Медицина/Телекоммуникации: медицинская визуализация, оборудование операционных, базовые станции связи, АТС
Коммерческие здания: светодиодное освещение, лифты, группы офисных электронных устройств
