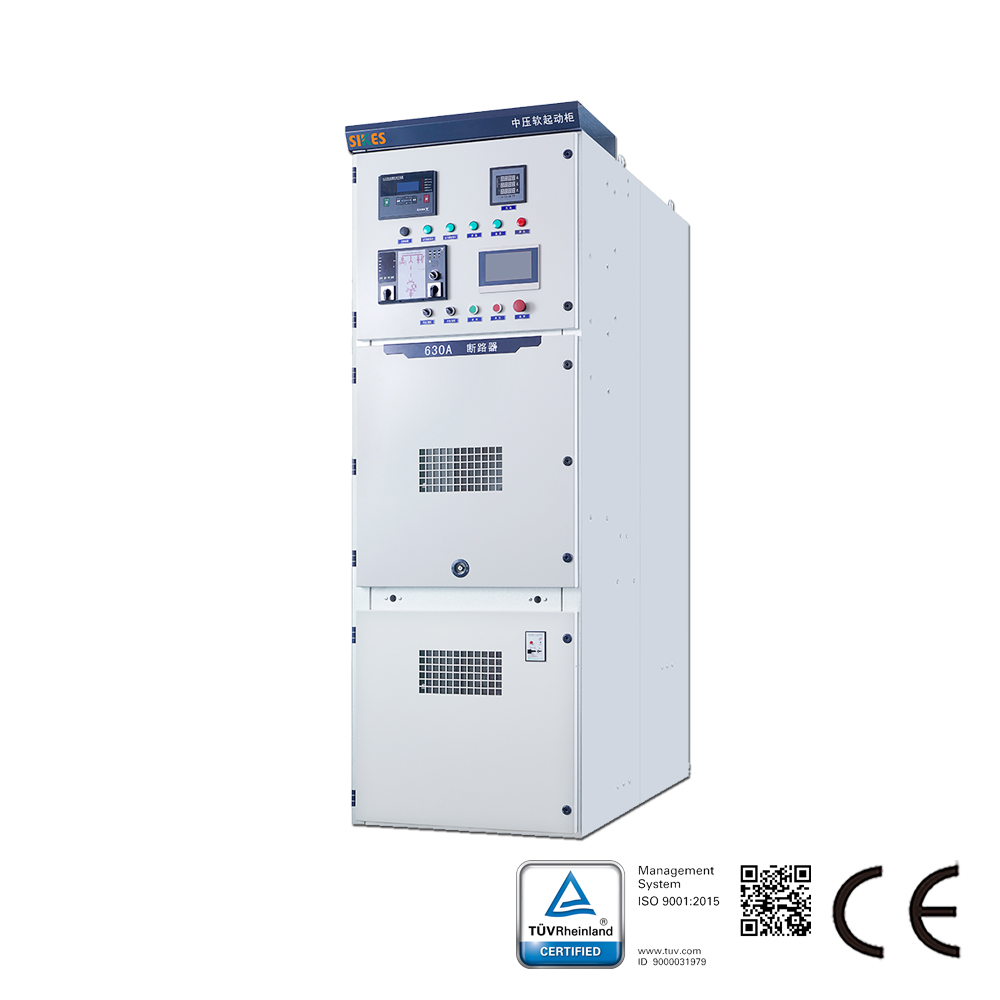

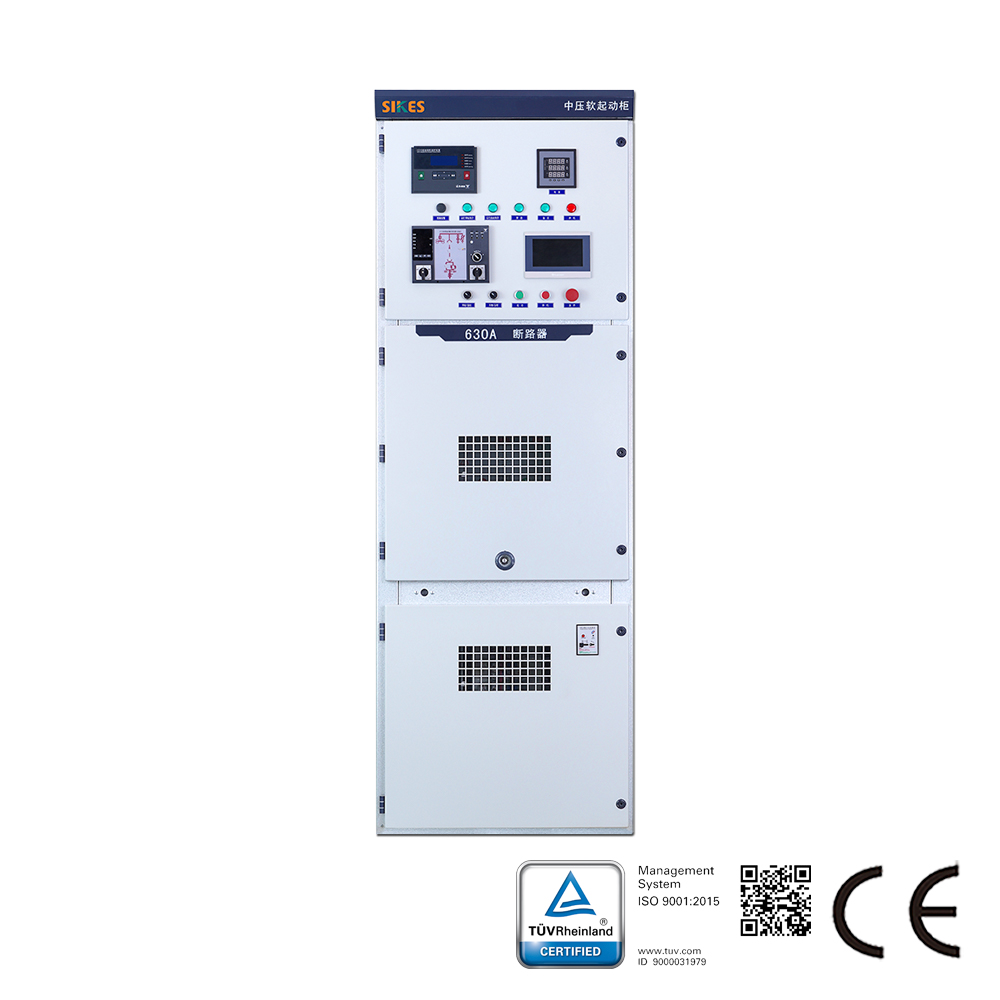

Шкаф интегрированного устройства плавного пуска серии HVT представляет собой трехкомпонентную интегральную конструкцию, объединяющую коммутационную аппаратуру, блок плавного пуска и шкаф байпаса в единое целое, что обеспечивает компактность и простоту монтажа.
Стандартная комплектация включает вакуумный выключатель на стороне сети и вакуумный контактор байпаса, что исключает необходимость в отдельных шкафах байпаса и коммутационной аппаратуре, снижая как стоимость, так и сложность проектирования.
Благодаря компактной конструкции его объем составляет всего 50–60% от других типов устройств плавного пуска той же мощности, экономя ценное пространство. Шкаф изготовлен из стальных листов с алюминиево-цинковым покрытием, обработанных на станках с ЧПУ, полностью металлический, закрытого типа и собран по модульной структуре. Он отличается передовой технологией многократной гибки, соединения выполнены на болтах и гайках, обеспечивая высокую точность, коррозионную стойкость, малый вес, высокую прочность и отличную взаимозаменяемость деталей.
Может комплектоваться как отечественными вакуумными выключателями серии ZN63A-12 (VSI), так и импортными серии VD4, что обеспечивает широкую применимость, высокую надежность и многолетнюю работу без обслуживания.
Высоконадежная система блокировки полностью соответствует требованиям «пяти защит». Каждое высоковольтное отделение оснащено каналом сброса давления для обеспечения безопасности персонала.
Шкаф интегрированного устройства плавного пуска серии HVT — это новое устройство плавного пуска, разработанное компанией Sikes Electric. Данное устройство представляет собой высокопроизводительное, многофункциональное и высокобезопасное интеллектуальное оборудование, разработанное с использованием передовых теорий управления. Оно в основном применяется для управления и защиты высоковольтных электродвигателей при пуске, работе и останове. Шкаф интегрированного устройства плавного пуска серии HVT построен на базе высокоскоростного цифрового сигнального процессора, включает современные передовые методы управления и различные динамические и статические меры защиты для достижения высокой производительности. Устройство может динамически, в реальном времени и эффективно ограничивать пусковой ток двигателя в пределах заданного значения, предотвращая провалы напряжения в сети из-за чрезмерного пускового тока. Оно обеспечивает плавный пуск, снижает требуемую мощность трансформаторного и распределительного оборудования и экономит инвестиционные затраты на проект. Устройство предоставляет комплексные, надежные и точные функции защиты двигателя, включая защиту от сверхтока, перегрузки, дисбаланса токов, обрыва фазы и неисправностей тиристоров.
Шкаф интегрированного устройства плавного пуска серии HVT снижает падение напряжения в сети, вызванное прямым пуском двигателей. Использование данного продукта не влияет на нормальную работу другого оборудования, подключенного к той же сети. Он уменьшает пусковой ток двигателя, который в противном случае вызывает чрезмерный локальный перегрев и сокращает срок службы двигателя. Пусковой ток также может создавать электромагнитные помехи, нарушая нормальную работу электроизмерительных приборов. Кроме того, шкаф интегрированного устройства плавного пуска серии HVT минимизирует механические удары, связанные с прямым пуском, которые ускоряют износ приводимого оборудования. Он также снижает электромагнитные помехи, тем самым повышая общую эффективность работы.

1. Модульная структура с компонентным дизайном для удобства обслуживания.
2. Использует 32-битный цифровой сигнальный процессор (ЦСП) и высокопроизводительный программируемый логический контроллер (ПЛК) для осуществления высокоэффективного, надежного и стабильного управления устройством в режиме реального времени.
3. Предоставляет несколько режимов пуска, включая плавный пуск по напряжению, толчковый пуск + плавный пуск по напряжению, пуск с ограничением тока, плавный пуск по напряжению + ограничение тока, а также режим “толчками”, с настраиваемыми временными интервалами пуска.
4. Опции свободного останова и плавного останова: Плавный останов подходит для специальных применений, таких как устранение гидроударов.
5. Помехозащищенность: Полная гальваническая развязка между цепями высокого напряжения и управления обеспечивает безопасную, надежную работу и высокую устойчивость к помехам.
6. Измерительные функции: Раздельное измерение токов по трем фазам, измерение напряжения и тока нулевой последовательности.
7. Защита от перенапряжений: Включает защиту от грозовых перенапряжений, защиту от коммутационных перенапряжений, различные методы статического и динамического выравнивания напряжения, а также несколько технологий защитного поглощения перенапряжений.
8. Защитные функции: Комплексная защита, включая защиту от обрыва фазы, сверхтока, перенапряжения, пониженного напряжения, перегрузки, недогрузки, перегрева, дисбаланса токов, диагностику неисправностей тиристоров и защиту по току нулевой последовательности.
9. Функции отображения: Сенсорный человеко-машинный интерфейс (HMI) с большим экраном для удобного и интуитивно понятного управления.
10. Коммуникационные функции: Интерфейс RS485 с протоколом MODBUS RTU. Поддерживает централизованное управление с верхнего уровня.

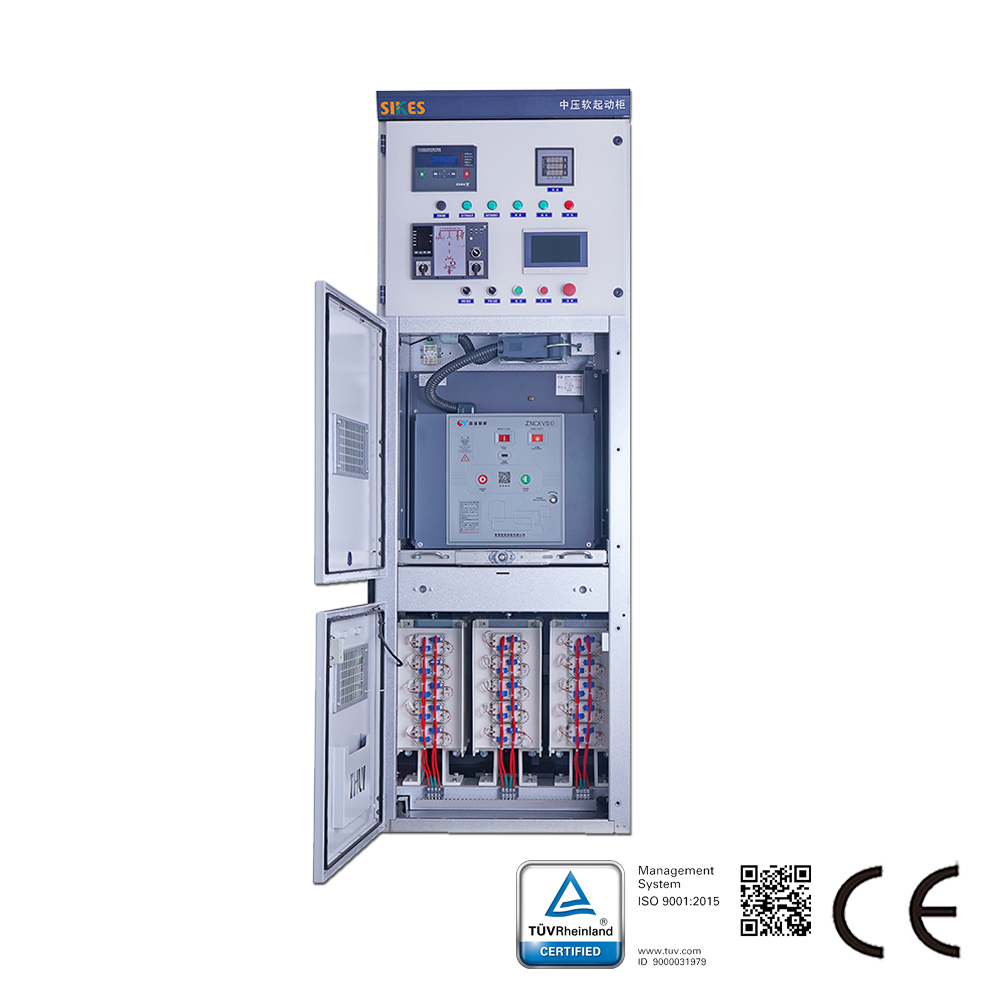

11. Все операции управления осуществляются при закрытой двери шкафа. Силовые и управляющие цепи разделены. Шкаф состоит из трех отсеков: отсек низкого напряжения, отсек высокого напряжения и отсек вентильного блока. Оснащен системой межблочных замыканий с защитой от пяти видов ошибочных операций.

1. Производство цемента: дымососы вращающихся печей, дутьевые вентиляторы, пылеуловители холодильников, мельницы для сырья, печные вентиляторы, вытяжные вентиляторы холодильников, сепараторные вентиляторы, главные пылеуловители и т.д.
2. Нефтегазовая отрасль: циркуляционные насосы, магистральные насосы, погружные электронасосы, насосы для заводнения, питательные насосы котлов, рассольные насосы, дымососы, насосы для удаления накипи, компрессоры и т.д.
3. Металлургия: вентиляторы общеобменной вентиляции, шламовые насосы, вытяжные вентиляторы пылеудаления, дымососы, насосы для удаления окалины и т.д.
4. Электроэнергетика: конденсатные насосы, пылеуловители, дутьевые вентиляторы, дымососы, фекальные насосы, питательные насосы котлов и т.д.
5. Коммунальное водоснабжение: водопроводные насосы; Очистка сточных вод: канализационные насосы, насосы очистных сооружений, насосы чистой воды и т.д.
6. Горнодобывающая промышленность: шахтные водоотливные насосы, насосы для перекачки суспензий, вентиляторы главного проветривания, шаровые мельницы, дробилки, конвейеры и т.д.
7. Фармацевтика: моечные насосы, холодильные компрессоры и т.д.
8. Целлюлозно-бумажная промышленность: размалывающее оборудование (роллы) и т.д.
