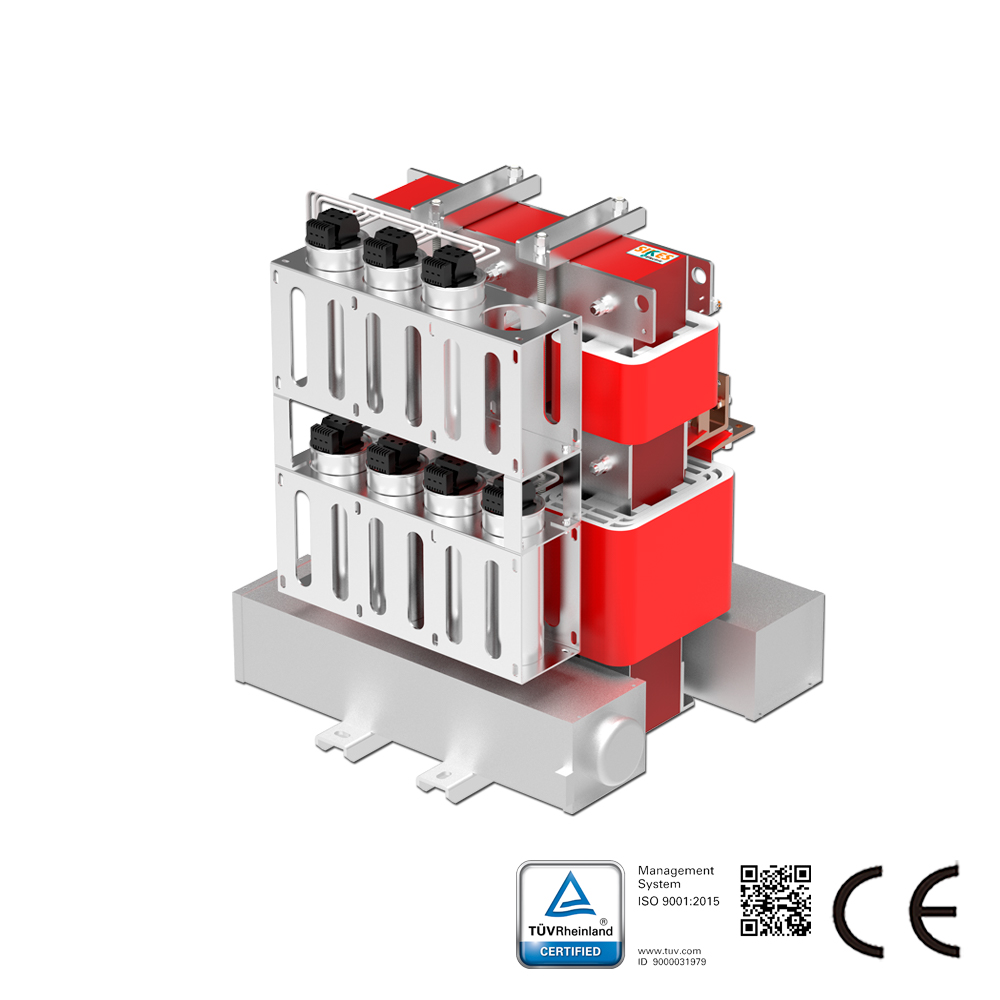

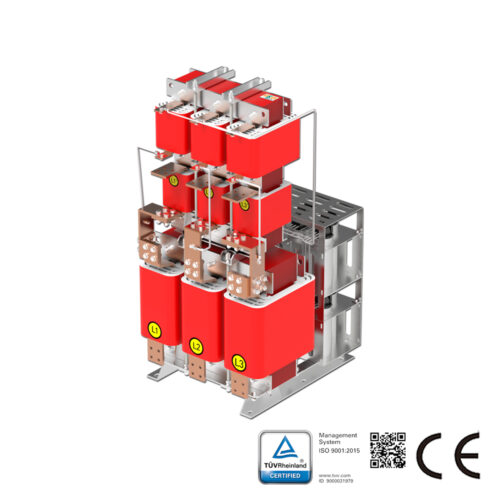

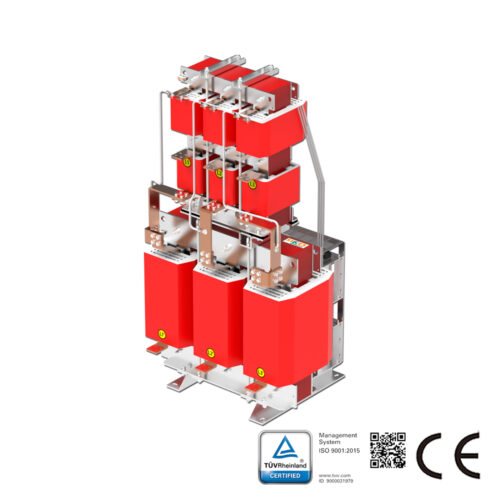

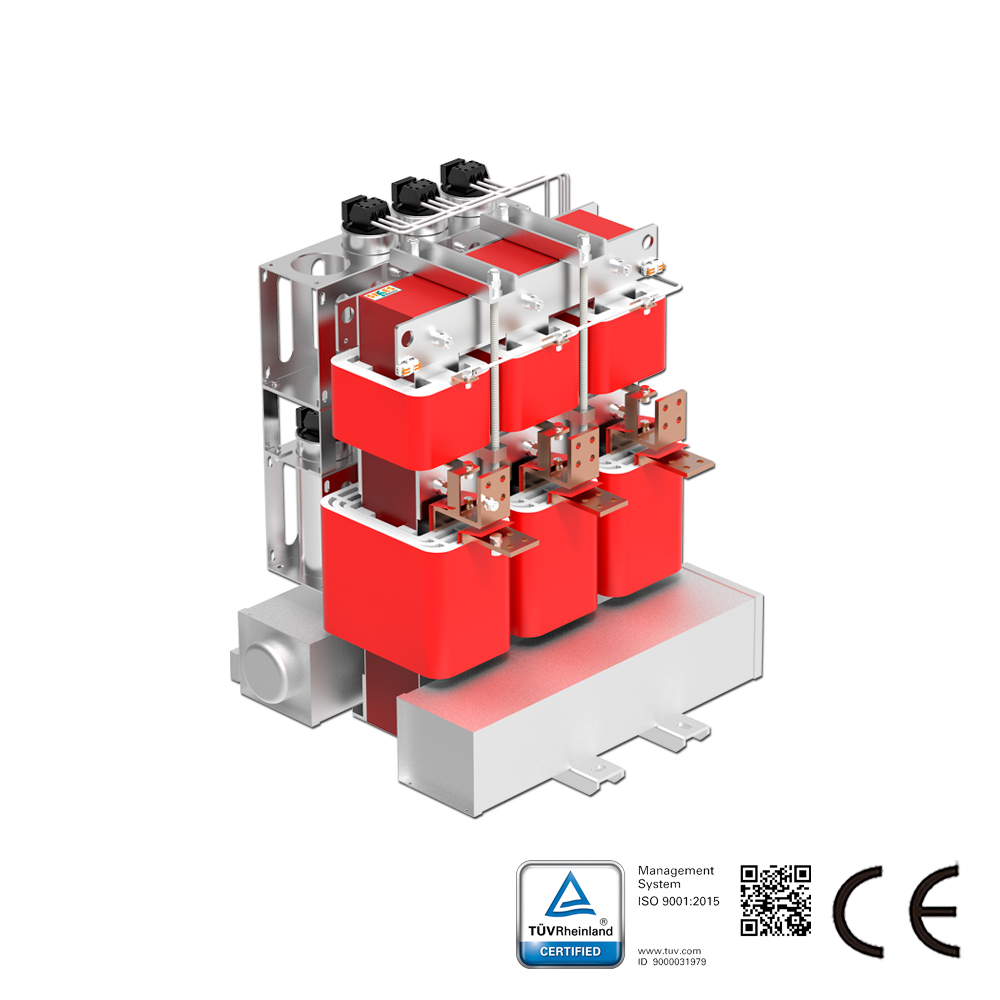

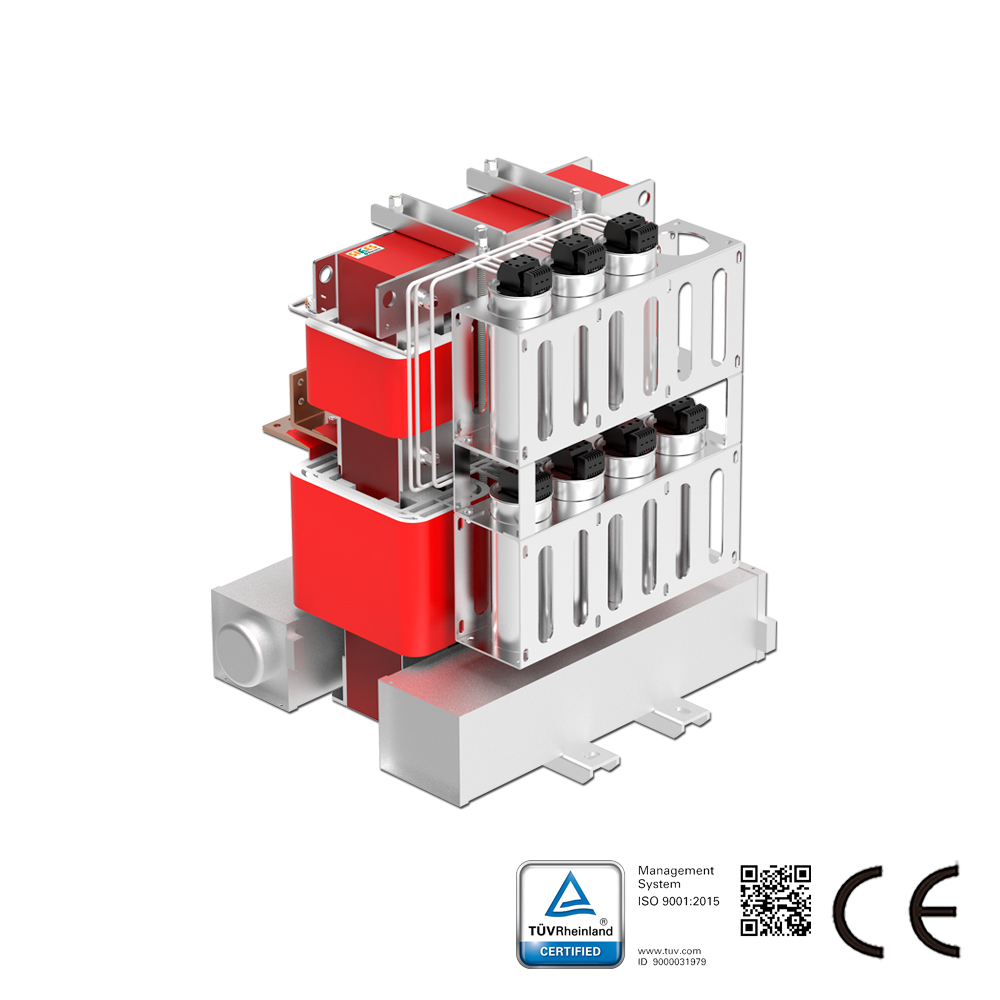

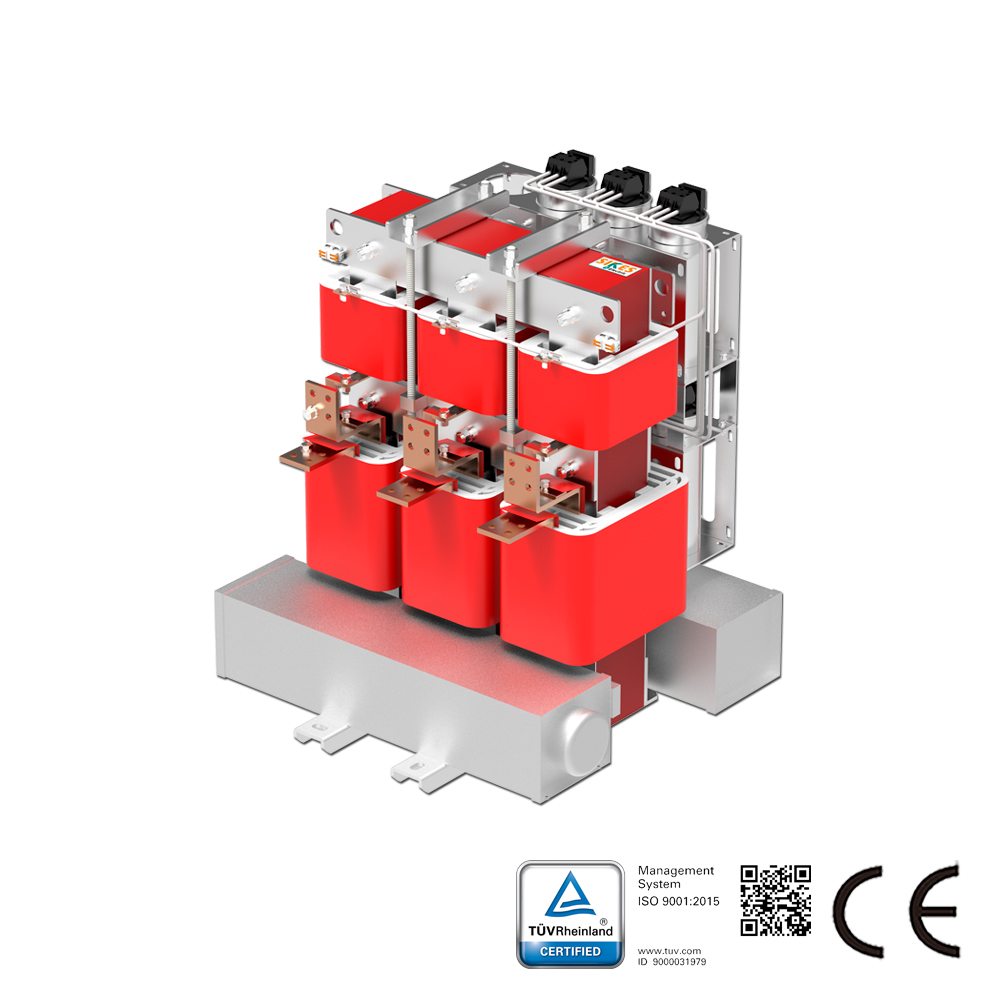

Описание пассивного гармонического фильтра:

Данный пассивный гармонический фильтр предназначен для среднечастотной печи. Фильтр позволяет эффективно снизить уровень искажения гармонических токов до требуемого значения.
Типичное применение: нелинейные трехфазные источники питания, где существует высокий потенциальный риск из-за тепловой и электрической перегрузки, вызванной гармоническими токами.
(THDi < 5% по запросу)

Особенности пассивного гармонического фильтра:
Наиболее компактный фильтр с THDi<30%;
Быстрый монтаж и простая настройка;
Экономичный пассивный гармонический фильтр;
Помогает соблюдать международные стандарты качества электроэнергии.

Технические характеристики пассивного гармонического фильтра:
Рабочая частота: 50 Гц (60 Гц по запросу);
THDi<5% (требования к системе: TDHv<2%, несимметрия линейного напряжения<1%);
Номинальная мощность: от 1,5 кВт до 630 кВт;
КПД: от 98% до 99% при номинальном линейном напряжении;
Перегрузка: 1,6× номинального тока в течение 1 минуты, один раз в час;
Температура окружающей среды: от -25 до +45 °C;
Степень защиты: IP00 (по запросу);
Охлаждение: принудительное внутреннее воздушное.

Применение данного пассивного гармонического фильтра:
Среднечастотная печь
