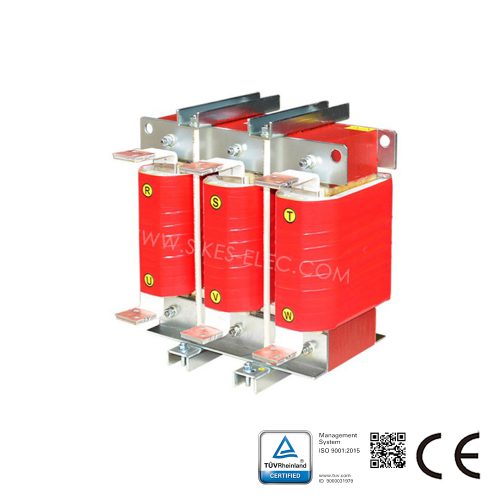

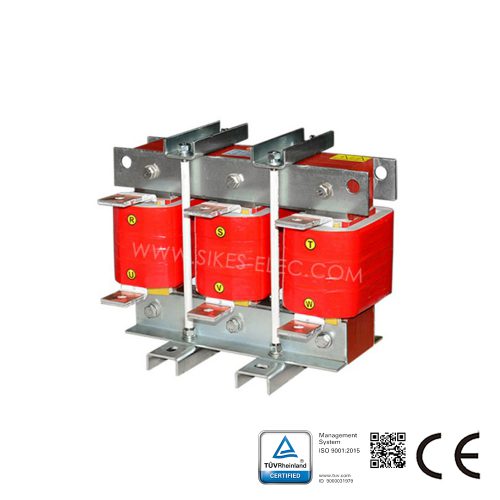

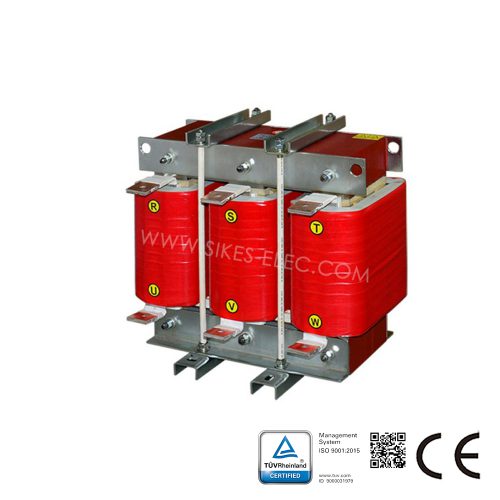

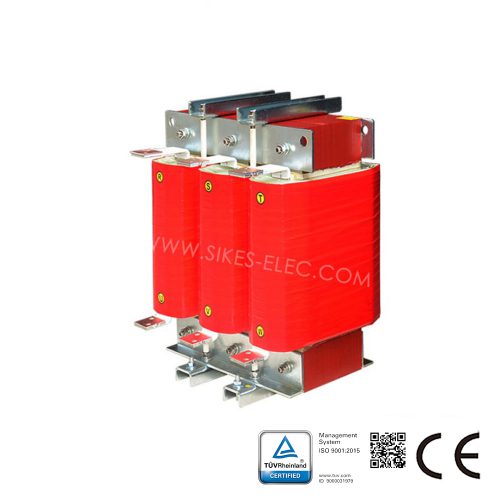

Фильтровый реактор совместно с конденсаторами может формировать гармонический контур для снижения гармонических токов в системе, преимущественно 3-й, 5-й, 7-й, 11-й, 13-й и высших гармоник. Фильтровый реактор может быть установлен посредством параллельного или последовательного подключения.
Функция фильтрующего реактора:

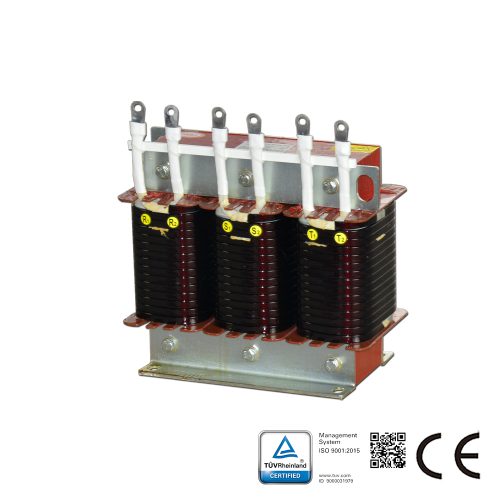

LCL-реактор ШИМ-выпрямителя, несущая частота: ≥2 кГц, рабочая частота: 50 Гц, фаза: 3.
Гармоники содержат помехи от ЧРП для электросети, основные гармоники: 3, 5, 7, 9, 11, 13, 15, 17, 19, на выходной стороне преобладают высокочастотные гармоники 5–10 кГц.
Технические параметры фильтрующего реактора:
Номинальный ток: ≤5000 А; Номинальное напряжение: <1000 В; Электрическая прочность: обмотка-земля 3000 В переменного тока/50 Гц/60 с без повреждений.
Сопротивление изоляции: обмотка-земля, поперечный винт сердечника-земля 500 В постоянного тока, сопротивление изоляции ≥100 МОм; Шум реактора: <65 дБ (на расстоянии 1 м от реактора).
Защита: IP00; Изоляция: F/H, Стандарт: IEC289; GB10229-88 (эквивалент IEC289:1987).
Применение фильтрового реактора:
Ветроэнергетика, фотоэлектрические системы, частотно-регулируемые приводы (VFD) и источники бесперебойного питания (UPS).

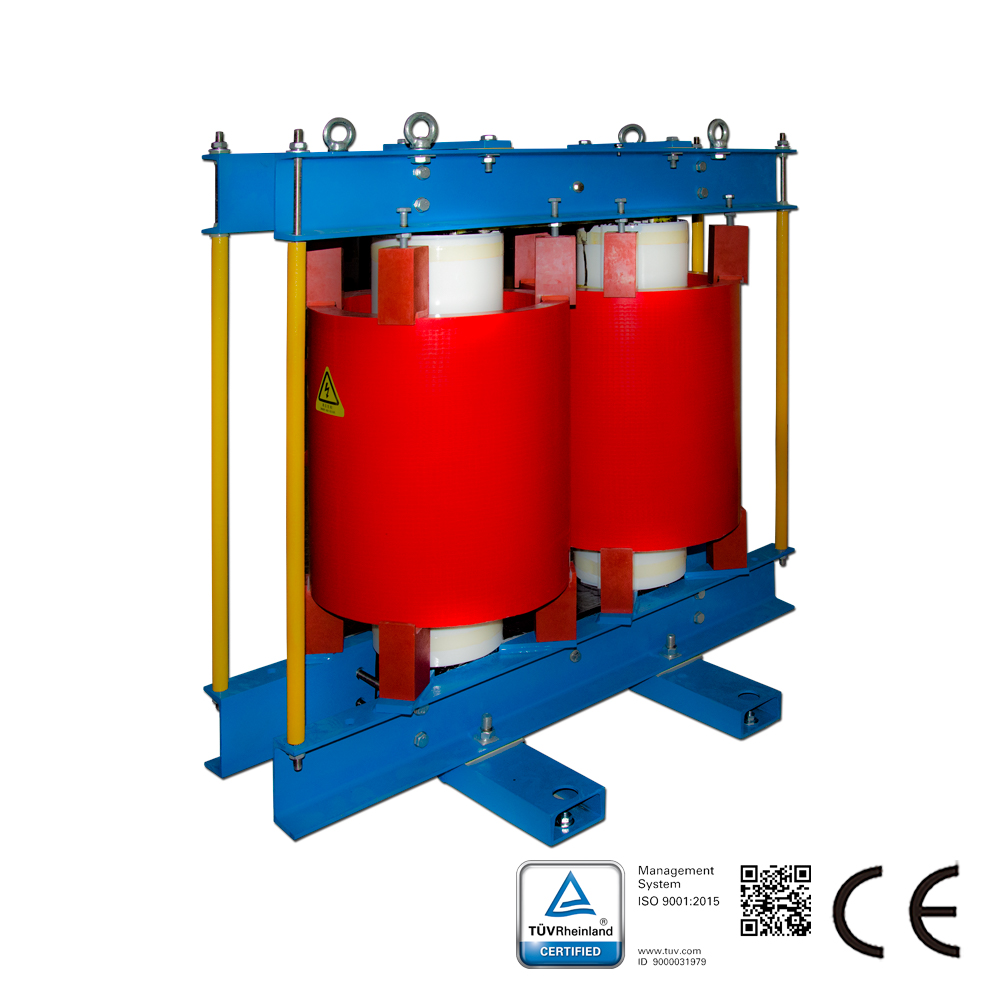

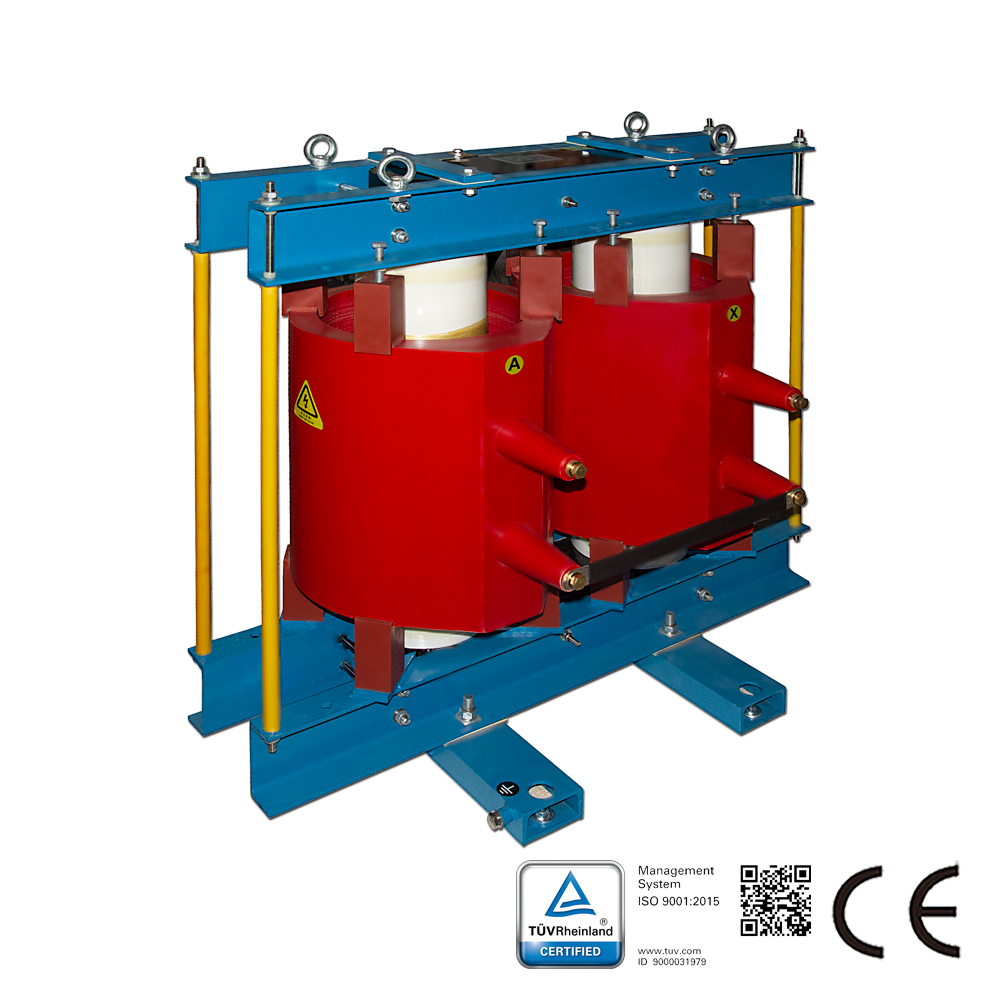

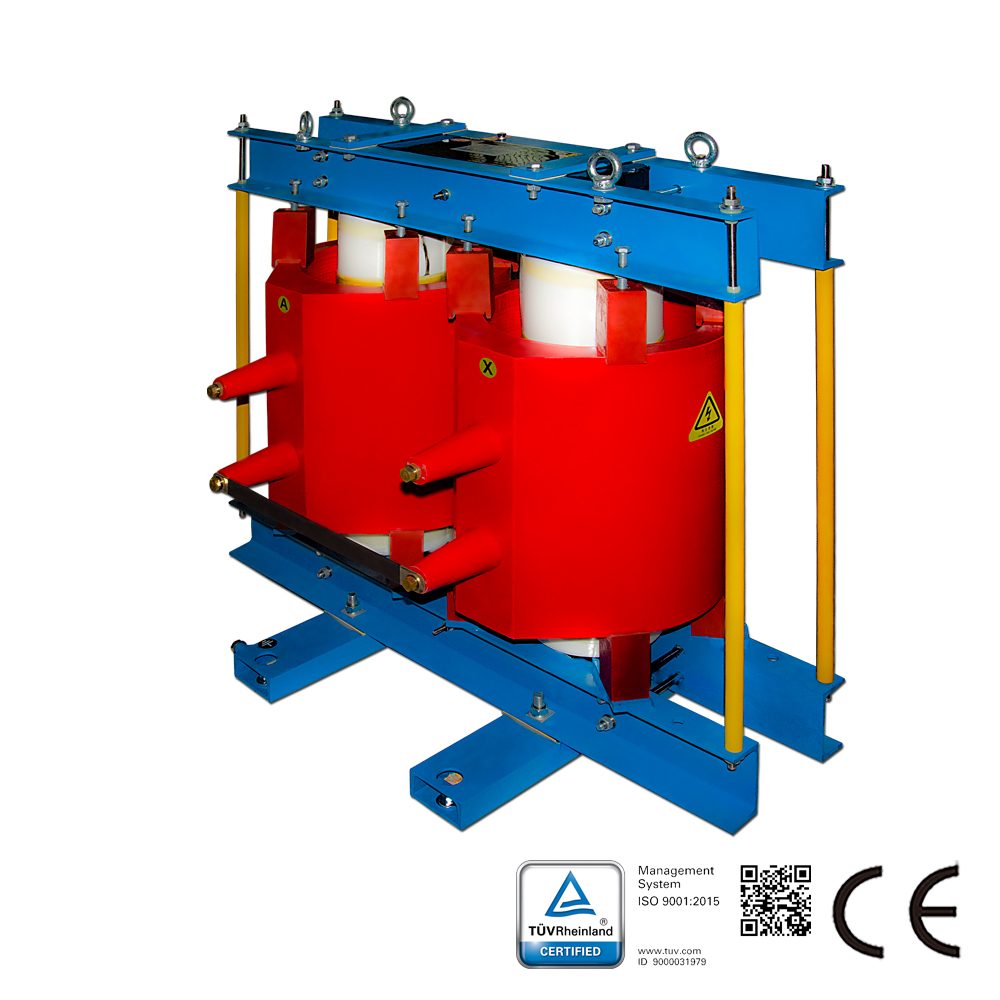

| Тип тока | Переменный ток |
| Значение индуктивности (мГн) | 68,97 |
| Степень защиты IP | IP00 |
| Диапазон номинального напряжения (кВ) | 27,5 |
| Количество фаз | 3 фазы |
| Диапазон номинального тока (А) | 33 |
