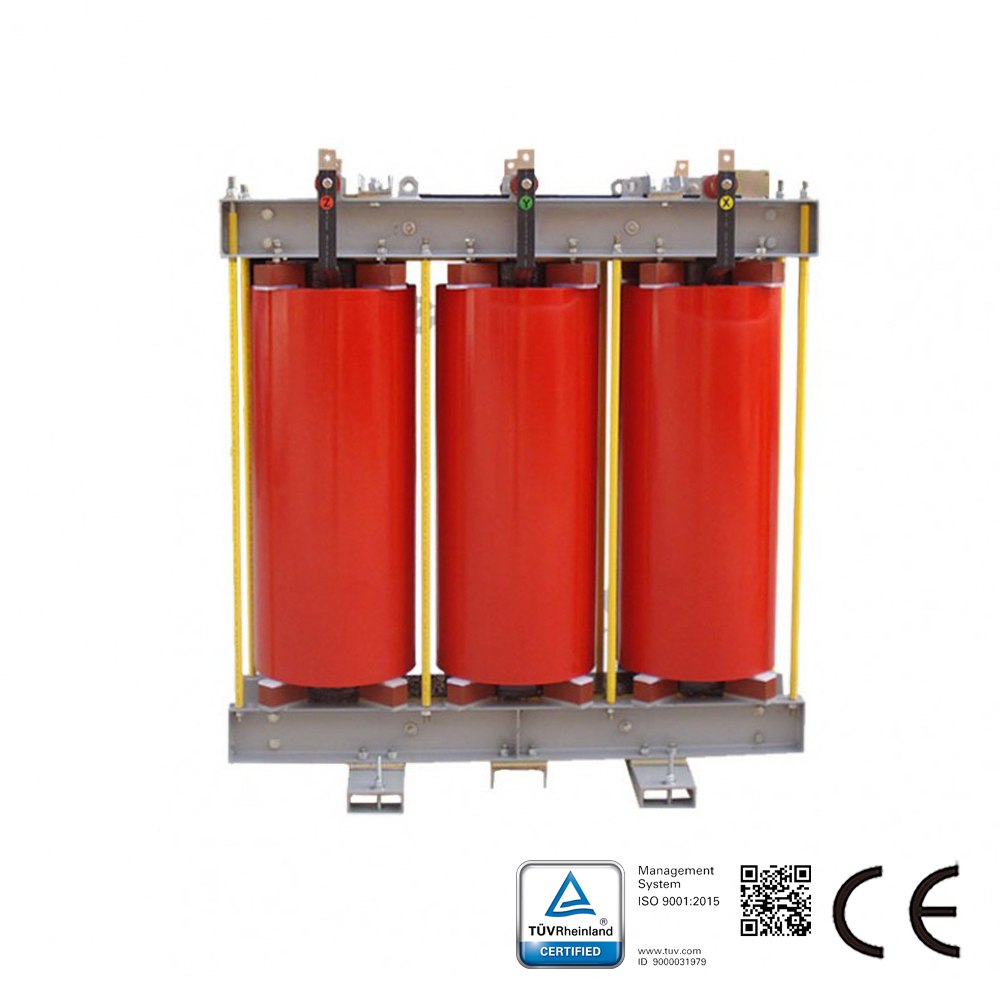

Дроссели сухие с железным сердечником, залитые эпоксидной смолой, серии CKSC для последовательного включения

Модель: SKS-CKSC-Series

Описание последовательного соединения дросселя: Серия CKSC предназначена для энергосистем переменного тока частотой 50 Гц с номинальным рабочим напряжением до 6-38 кВ, с последовательным включением группы высоковольтных конденсаторов. Она позволяет подавлять высокие гармонические замыкающие броски тока и коммутационные перенапряжения. Это обеспечивает безопасную работу группы конденсаторов, улучшает форму напряжения в сети, повышает качество электроснабжения и способствует экономичной работе энергосистемы.

Запрос по продукту или решению

Онлайн-чат

Поделиться в:

Детали продукта

Описание последовательного соединения дросселя:

Серия CKSC предназначена для энергосистем переменного тока частотой 50 Гц с номинальным рабочим напряжением до 6-38 кВ, с последовательным включением группы высоковольтных конденсаторов. Она позволяет подавлять высокие гармонические замыкающие броски тока и коммутационные перенапряжения. Это обеспечивает безопасную работу группы конденсаторов, улучшает форму напряжения в сети, повышает качество электроснабжения и способствует экономичной работе энергосистемы.

Характеристики

Характеристики данной серии:
Мощность: 3кВА-720кВА
Тип фазы: трехфазный
Напряжение системы: 6,3/6,6/11/12кВ
Импеданс: 1%/4,5%/5%/6%/12%/13%
Рабочая частота: 50-60Гц
Степень защиты: IP00
Класс изоляции: F/H
Промышленный стандарт: GB 10229, IEC289, JB/T5346

Применение

Применение последовательного дросселя:
Для энергосистем.

Спецификации

Тип тока	Переменный ток
Степень защиты IP	IP00
Количество фаз	3 фазы
Диапазон мощности (кВт)	3-720
Сетевое напряжение (кВ)	6,3/6,6/11/12
Рабочая частота	50-60 Гц
Напряжение короткого замыкания	1%/4,5%/5%/6%/12%/13%

Реактор Эпокси-смола Заполнены Сухого Типа с Железным Сердечником
