Определение гармоник

Из-за наличия нелинейной нагрузки формы кривых тока и напряжения в электрической сети искажаются, становясь несинусоидальными. При разложении несинусоидальной волны в ряд Фурье составляющая, частота которой совпадает с частотой сети, называется основной гармоникой. Составляющие, частоты которых превышают частоту сети, называются гармониками.

Основной принцип работы АКМ

Активный компенсатор мощности (АКМ) подключается к электрической сети параллельно и, используя технологию ШИМ-преобразования, осуществляет непрерывное детектирование гармонических и реактивных составляющих в нагрузке. На основе этого он генерирует ток, равный по величине, но противоположный по фазе гармоническим составляющим, и вводит его в систему электроснабжения и распределения, тем самым реализуя функцию подавления гармоник и динамической компенсации реактивной мощности.

Основные характеристики:

1. Непрерывное отслеживание и динамическая компенсация
Используется технология детектирования, основанная на теории мгновенной реактивной мощности, осуществляется непрерывное измерение гармонических составляющих тока и автоматическое отслеживание изменений гармоник в сети посредством контроля мгновенного тока. Обладает высокой управляемостью и быстродействием.
2. Высокие фильтрующие свойства
Работа фильтра не зависит от импеданса системы и исключает риск возникновения резонанса.
3. Гибкий режим компенсации
Одно устройство выполняет несколько функций: фильтрацию гармонических составляющих тока и компенсацию реактивной мощности, что повышает коэффициент мощности.
4. Интеллектуальный мониторинг на базе ЦСП
Высокоскоростное измерение и вычисление на цифровом сигнальном процессоре обеспечивают точное и эффективное детектирование гармоник и управление компенсацией, одновременно выполняя функции интеллектуального мониторинга и автоматической диагностики неисправностей; наличие интерфейса для удаленной связи позволяет осуществлять мониторинг в реальном времени с ПК.
5. Современная конструкция силового преобразователя
Применены новейшие высокочастотные силовые ключи IGBT, силовая часть построена по трехфазной мостовой схеме с использованием полностью управляемой ШИМ-технологии преобразования тока, что обеспечивает малые габариты, высокий КПД и надежность. Использование передовой технологии мультиплексирования позволяет наращивать мощность устройства.
6. Стандартизированное модульное исполнение
Силовые и управляющие цепи выполнены в виде модулей или сборочных единиц, что повышает надежность и ремонтопригодность в процессе эксплуатации при одновременной стандартизации производства.

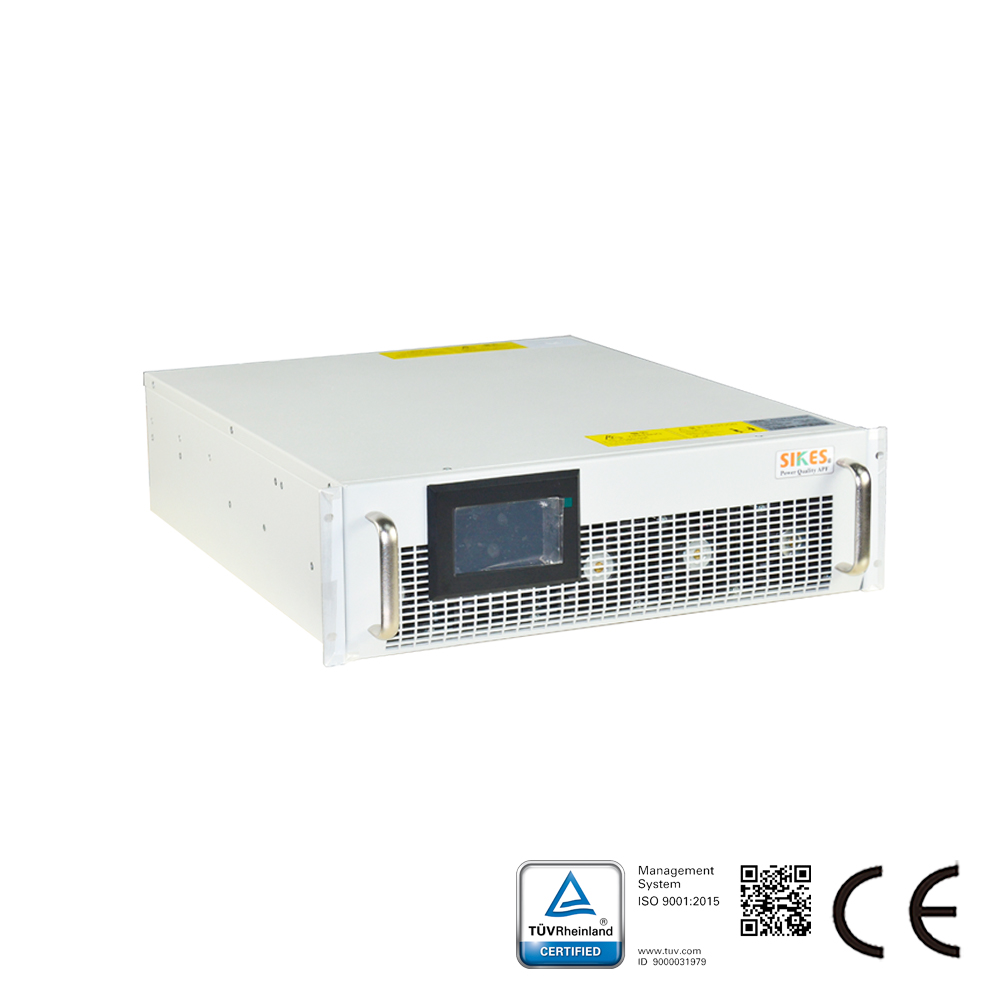

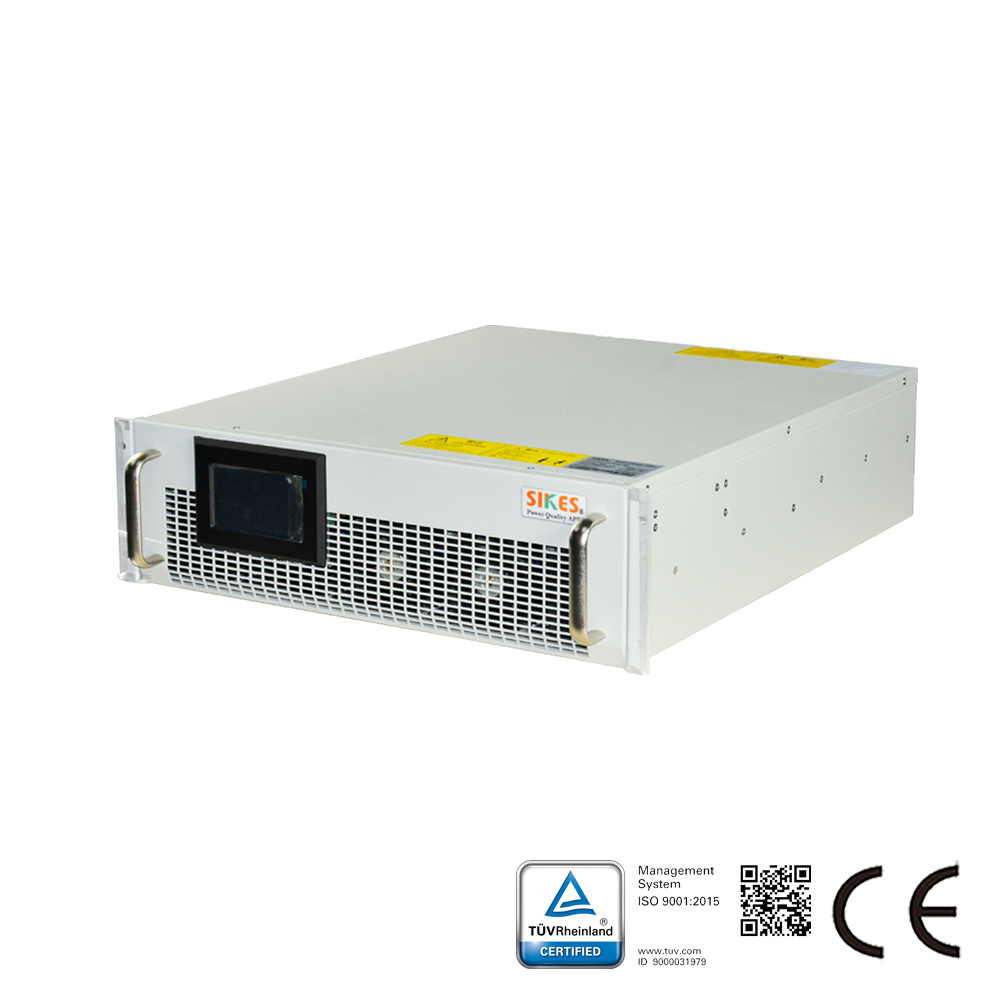

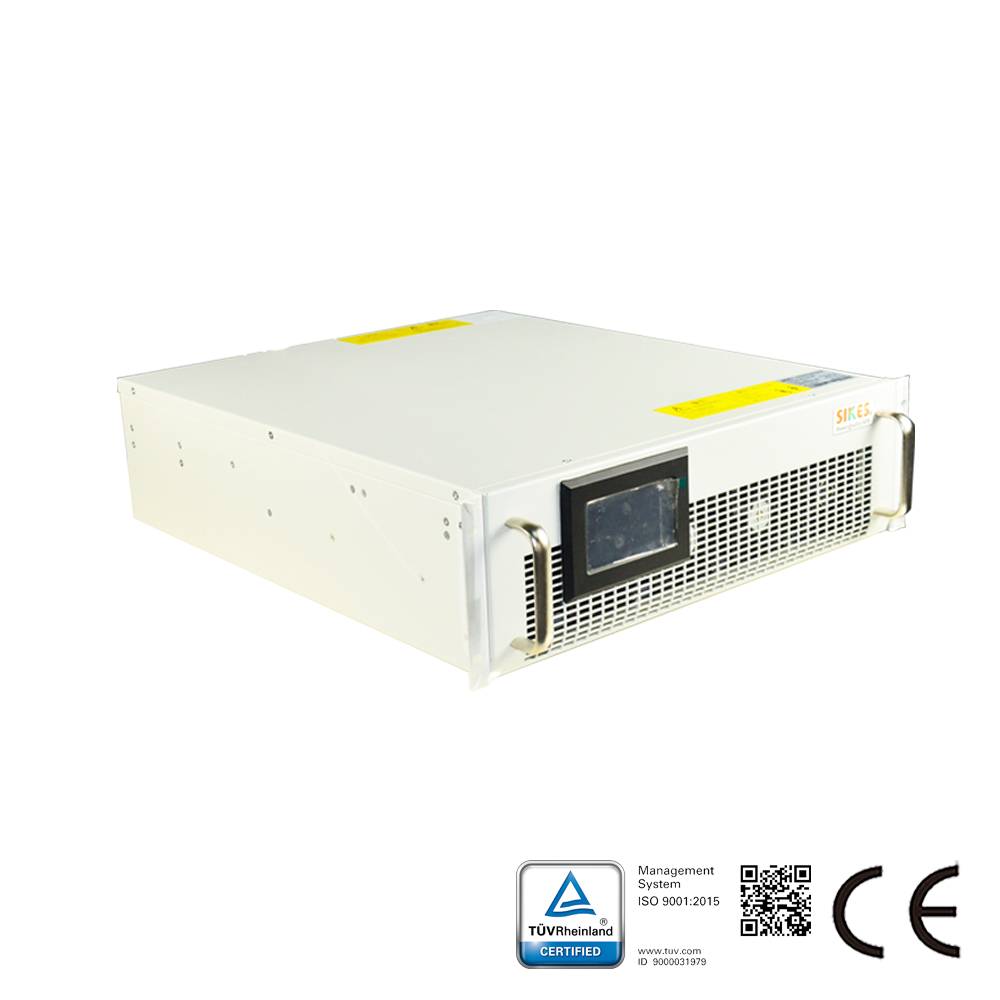

Особенности активного гармонического фильтра:
1. Компактная модульная компоновка идеально подходит для центров обработки данных и других серверных помещений с ограниченным пространством;
2. Модульная модель использует ту же концепцию дизайна, что и промышленная, и обладает еще более высокой адаптивностью к окружающей среде;
3. Общее время отклика Sikes APF составляет менее 2 миллисекунд, что позволяет точно компенсировать гармоники, избегая перекомпенсации или недокомпенсации;
4. Способен мгновенно компенсировать гармоники от 2-й до 50-й гармоники, что обеспечивает широкий диапазон компенсации;
5. Целевые параметры компенсации могут быть настроены для наиболее экономически эффективного выполнения требований по снижению гармоник;
6. Богатый набор функциональных опций, уровень защиты промышленных моделей может достигать IP43;
7. Промышленная модель выполнена в башенной конструкции с высокой адаптивностью к окружающей среде, что подходит для сложных условий эксплуатации;
8. Промышленная модель оснащена независимым воздуховодом и отсеком для панелей, обеспечивающим стабильную работу оборудования.
