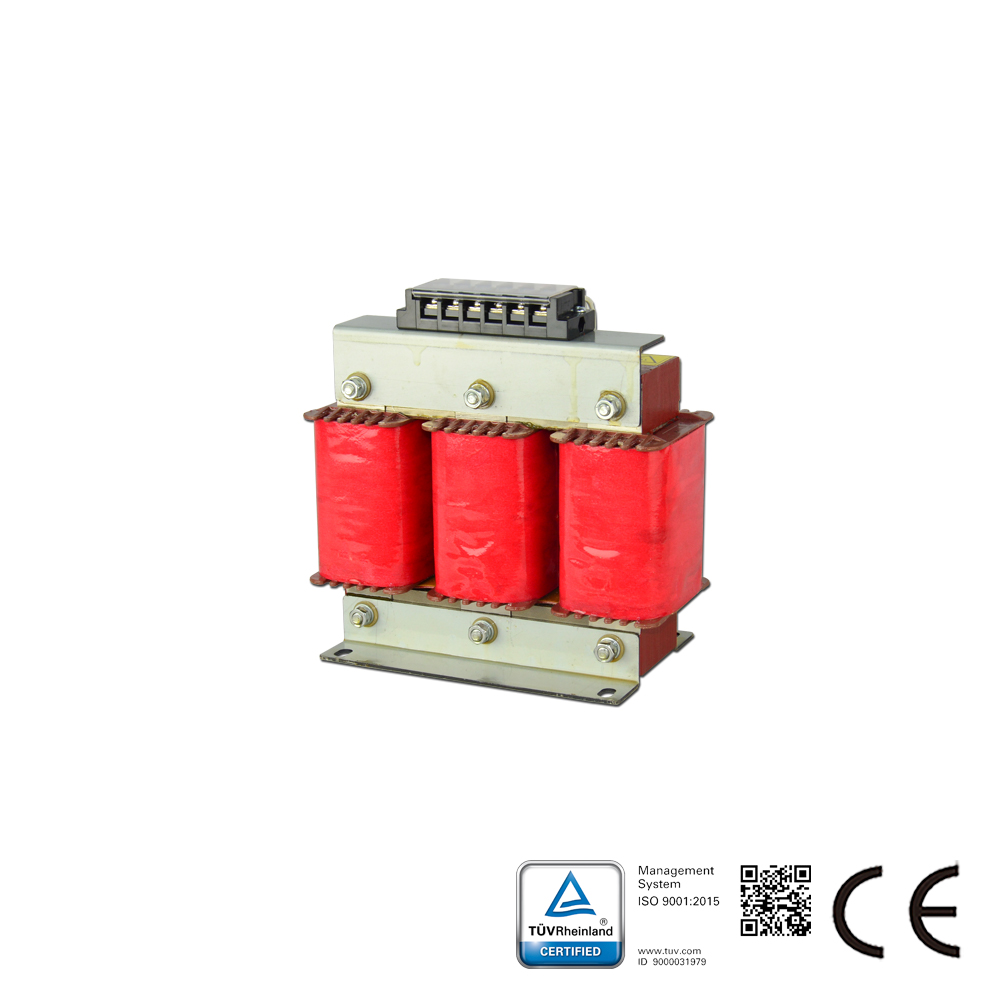

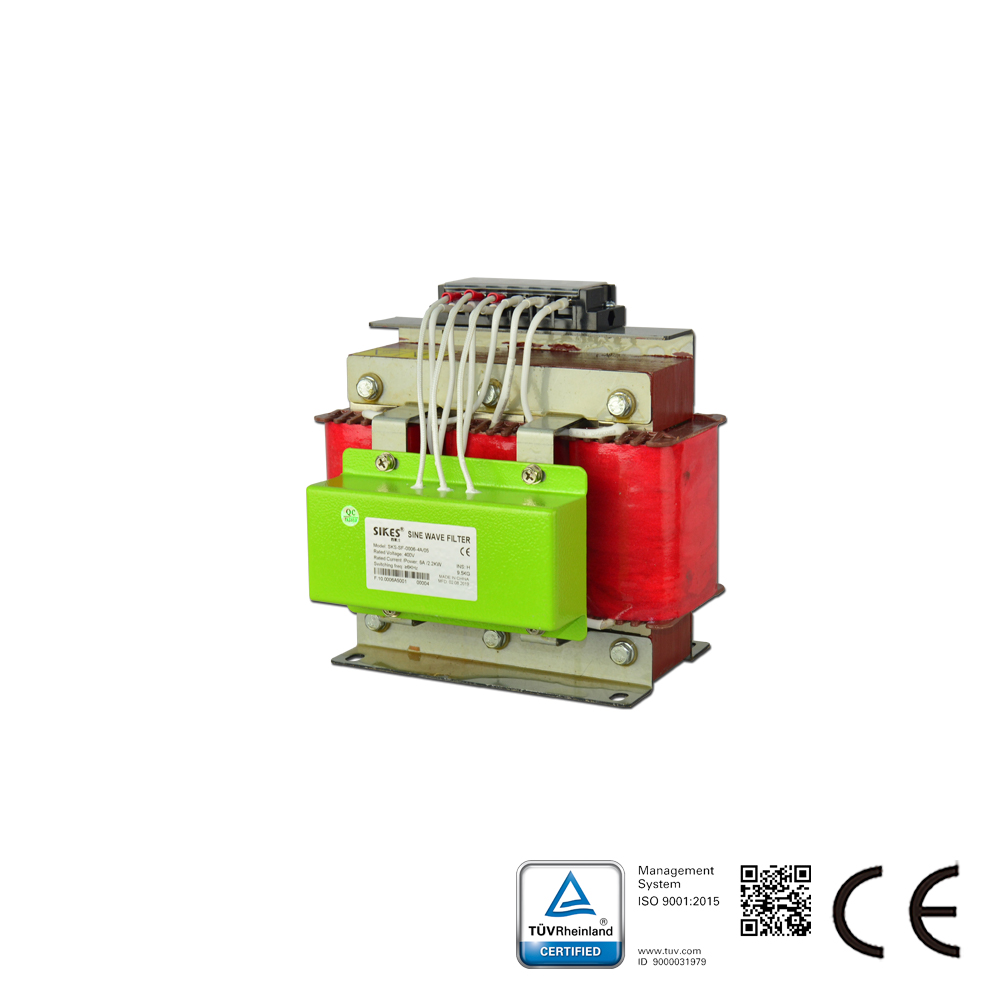

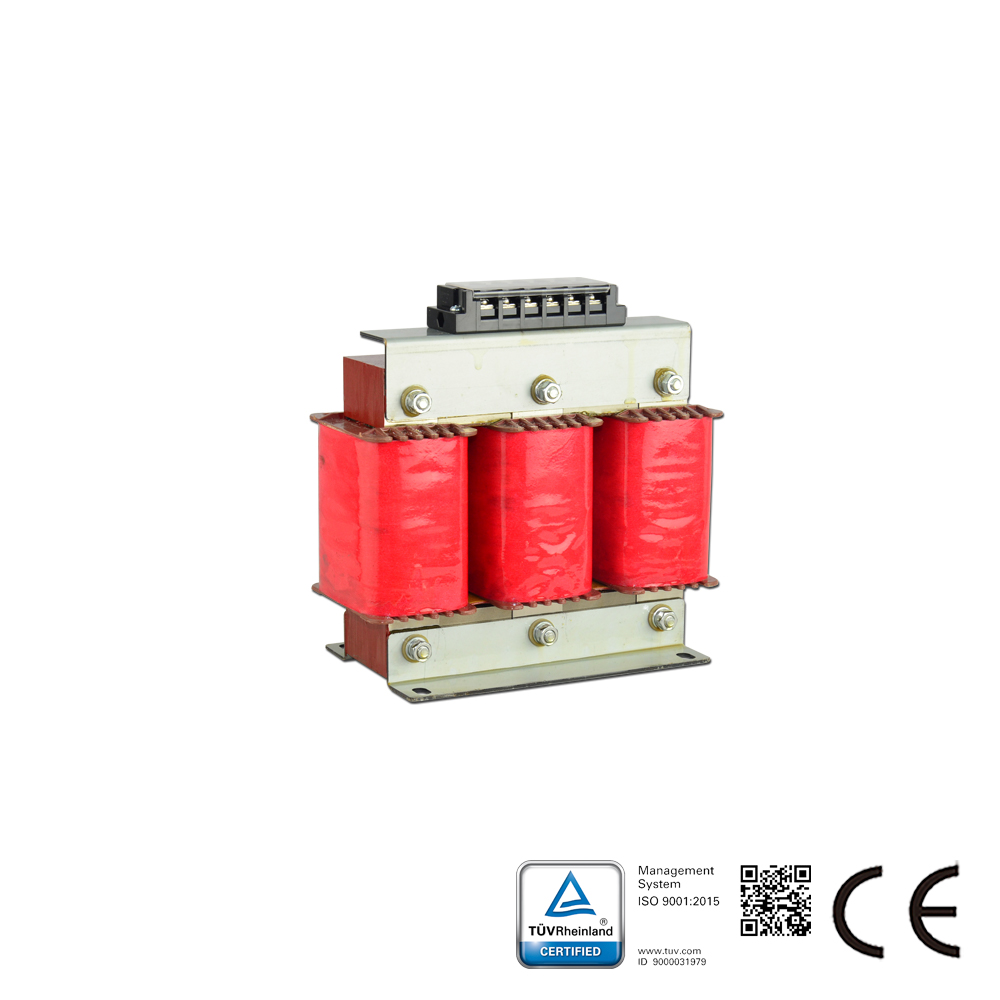

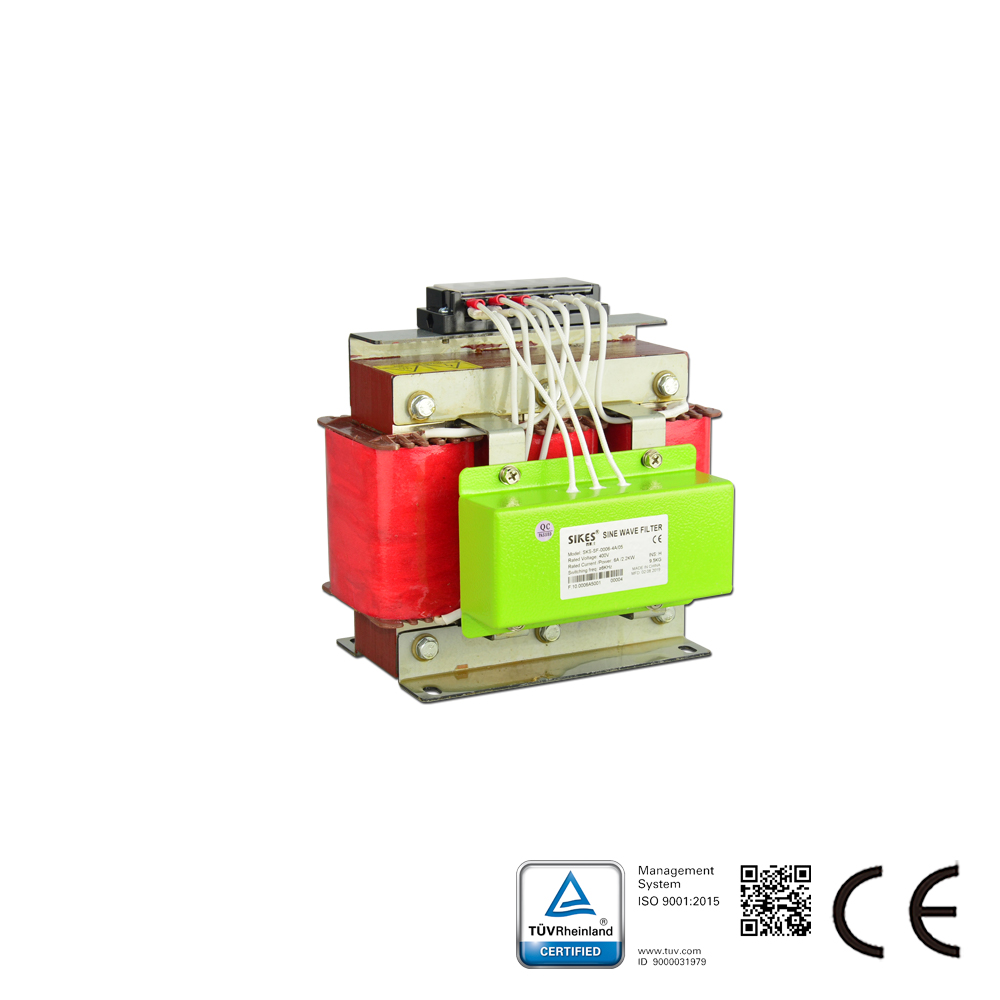

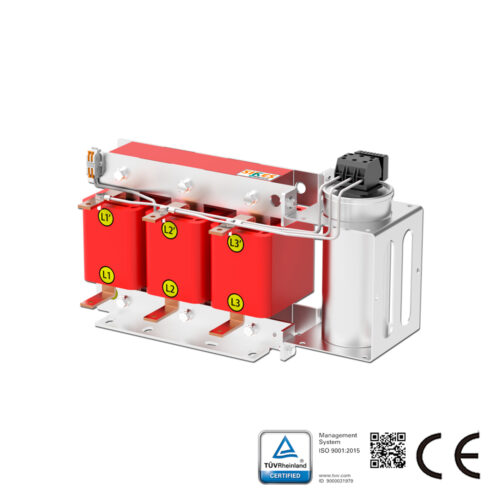

Описание синусоидального фильтра:

Серия синусоидальных фильтров SWF преобразует ШИМ-выходной сигнал частотных преобразователей для электродвигателей в плавную синусоидальную волну с низким уровнем остаточных гармоник;
Уменьшает явление резонанса, вызванное распределенной емкостью и индуктивностью длинного кабеля (более 50 метров);
Устраняет чрезмерное напряжение на двигателе, вызванное высоким значением dv/dt;
Снижает шум двигателя за счет применения фильтра;
Увеличивает срок службы двигателя;
Защищает изоляцию двигателя;
Увеличивает расстояние передачи;
При применении данного фильтра обычный двигатель может заменить двигатель с частотным регулированием.

Характеристики синусоидального фильтра:

Синусоидальные фильтры Sikes для различных серводвигателей в системах с частотно-регулируемым приводом (особенно для инверторов или импульсных источников питания) предназначены для изменения ШИМ-выходного напряжения инвертора и формирования практически синусоидального напряжения. Пассивная серия предназначена для использования в сетях 380В-480В.
Sikes предлагает вам экономичную альтернативу фильтрам Schaffner и MTE.

Синусоидальный фильтр Технические характеристики:
Диапазон номинального напряжения: 3*380–500 В перем. тока ±10%
Частота двигателя: 0–120 Гц
Частота переключения: ≥4 кГц
Остаточная пульсация напряжения: КНИ<5%
Падение напряжения при номинальном токе: ≤10% (50 Гц)
Длина кабеля двигателя: до 2000 м
Режим работы: продолжительный для эксплуатации в помещении
Номинальная мощность привода двигателя на входе: 3,7–630 кВт
КПД: 98–99% при номинальном сетевом напряжении и мощности
Возможность перегрузки: 150% 60 с, 120% 60 мин
Испытательное напряжение: 2240 В пост. тока, 2 с (линия/линия); 2720 В пост. тока, 2 с (линии/корпус)
Электрическая прочность изоляции: 4000 В перем. тока/5 мА/60 с
Сопротивление изоляции: обмотка-сердечник, ≥100 МОм (1000 В пост. тока)
Климатическая категория (IEC60068-1): 25/100/21
Степень защиты: IP30 (по запросу IP40/IP54), внутри помещения: IP20
Охлаждение: внутреннее принудительное воздушное
Тип нагрузки: типичная нагрузка двигателя; стандартный повышающий трансформатор; другая линейная нагрузка

Синусоидальный фильтр Технические стандарты
Конденсаторы: CEI EN 60831-1/2, IEC 831-1/2
Оборудование: CEI EN 60439-1, IEC 439-1, IEC 60939

Синусоидальный фильтр. Области применения:
Вентиляторы, конвейеры, насосы
Системы ОВКВ, компрессоры
Лифты, краны, ветроэнергетика, ИБП, СЭП
Электроприводы с длинным кабелем
Электроприводы с несколькими параллельно подключенными двигателями
Применения на среднее напряжение (установка перед повышающим трансформатором)
