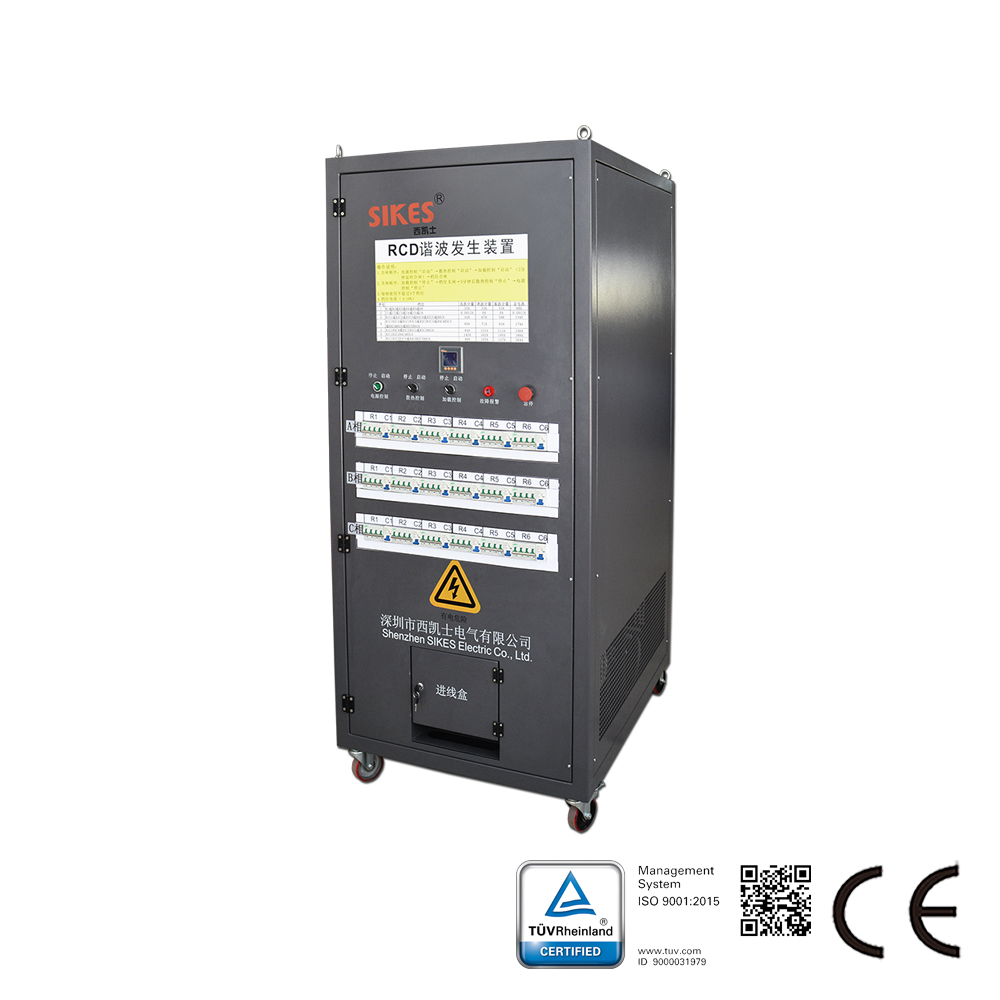

Описание нагрузочного стенда RCD:

Harmonic generation device от Guangdong Sikes Electric Co., представляет собой генератор гармоник, который предоставляет необходимый ресурс гармоник для тестирования активных фильтров гармоник с целью моделирования ситуации нагрузки, связанной с гармоническими искажениями. Устройство трёхфазное, четырёхпроводное (включая нейтральный провод). Нагрузка RD, состоящая из 3 однофазных блоков, может генерировать в основном ток гармоник 3-го порядка, в то время как нагрузка RCD может генерировать ток гармоник 3-го и 5-го порядка. Продукция Sikes позволяет удовлетворить ваши потребности в тестировании решений для компенсации гармоник.

Ключевые особенности нагрузочного стенда RCD:

Прочная конструкция и простота управления;

Надёжные нагрузочные элементы;

Защита от перенапряжения и перегрева;

Возможность длительного непрерывного тестирования;

Передача журналов тока и напряжения на компьютер для отображения;

Наличие измерительных приборов (вольтметра, амперметра).

Характеристики нагрузочного стенда RCD:

Высокий номинальный испытательный ток для фильтров гармоник;

Большой LED-экран, простое управление и наглядное отображение тестовых данных и формы сигнала;

Плавная регулировка тока от 0 до 396А;

Настраиваемое время разряда от 0 до 99 часов с шагом в 1 минуту;

Возможность установки различных значений тока, времени окончания, мощности разряда и порогов напряжения (верхний или нижний предел);

Наличие кнопки аварийной остановки;

Автоматическая остановка разряда при превышении напряжения в трёх фазах;

Наличие защиты от перегрузки по току и короткого замыкания;

Сигнализация и автоматическая остановка при отказе любого из вентиляторов.

Параметры нагрузочного стенда УЗО:
Общая мощность: настраивается;
Частота: 50/60 Гц;
Тип: активная нагрузка переменного тока;
Напряжение: AC400В 3~, AC220В 1~;
Тип фазы: однофазный и трёхфазный, с возможностью переключения;
Шаг мощности: настраивается;
Тип управления: контакторные цепи;
Питание: AC380В, 50 Гц, 2 кВт для вентилятора охлаждения;
Охлаждение нагрузки: принудительное охлаждение осевым вентилятором, подача холодного воздуха снизу, выход сверху. Уровень шума вентилятора не превышает 75 дБ при измерении на расстоянии 1 метра;
Период применения: не менее одного часа непрерывной работы (длительный режим);
Шкаф: листовая холоднокатаная сталь, окрашенная поверхность;
Тип резистора: нержавеющая резистивная проволока (или выше) для класса влагозащиты;
Степень защиты IP: IP00;
Класс изоляции: класс F;
Диапазон влажности: 0–9% без конденсации;
Рабочая высота: до 2500 м;
Диапазон температур: окружающая среда от –30 до +55 °C.
