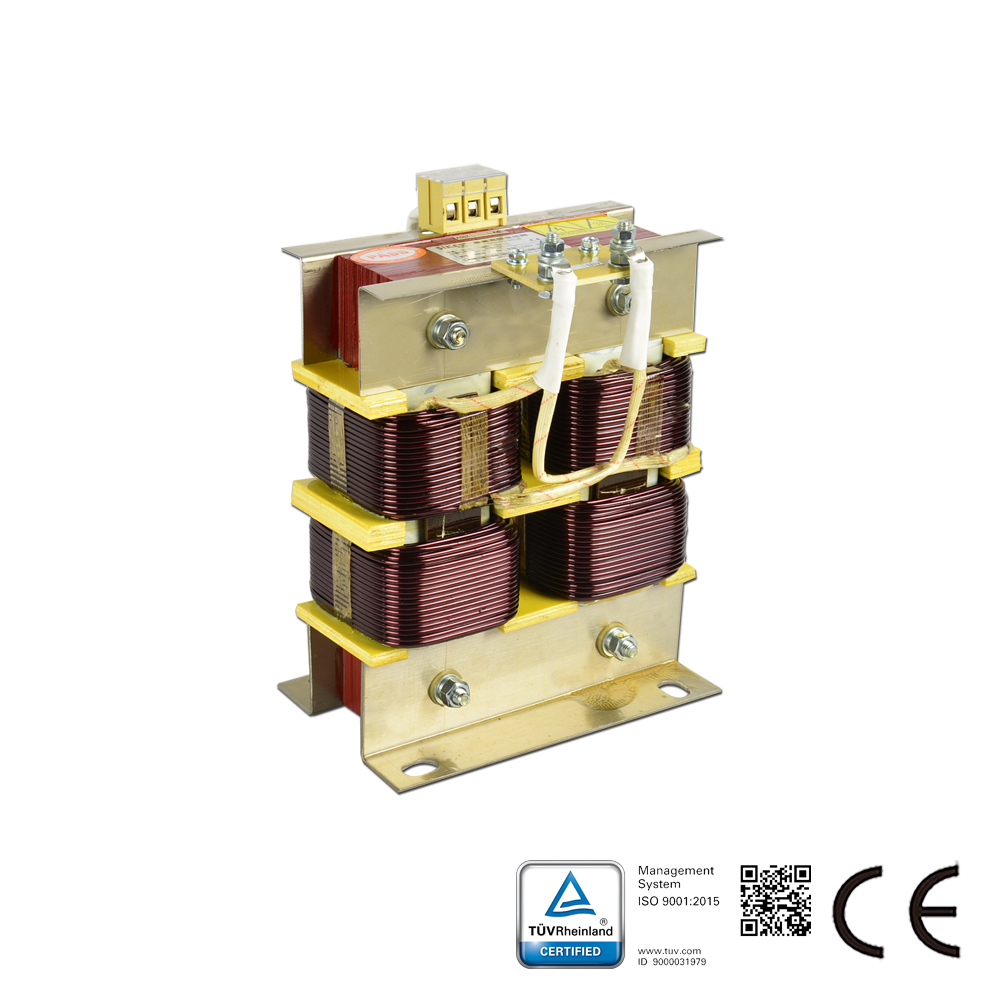

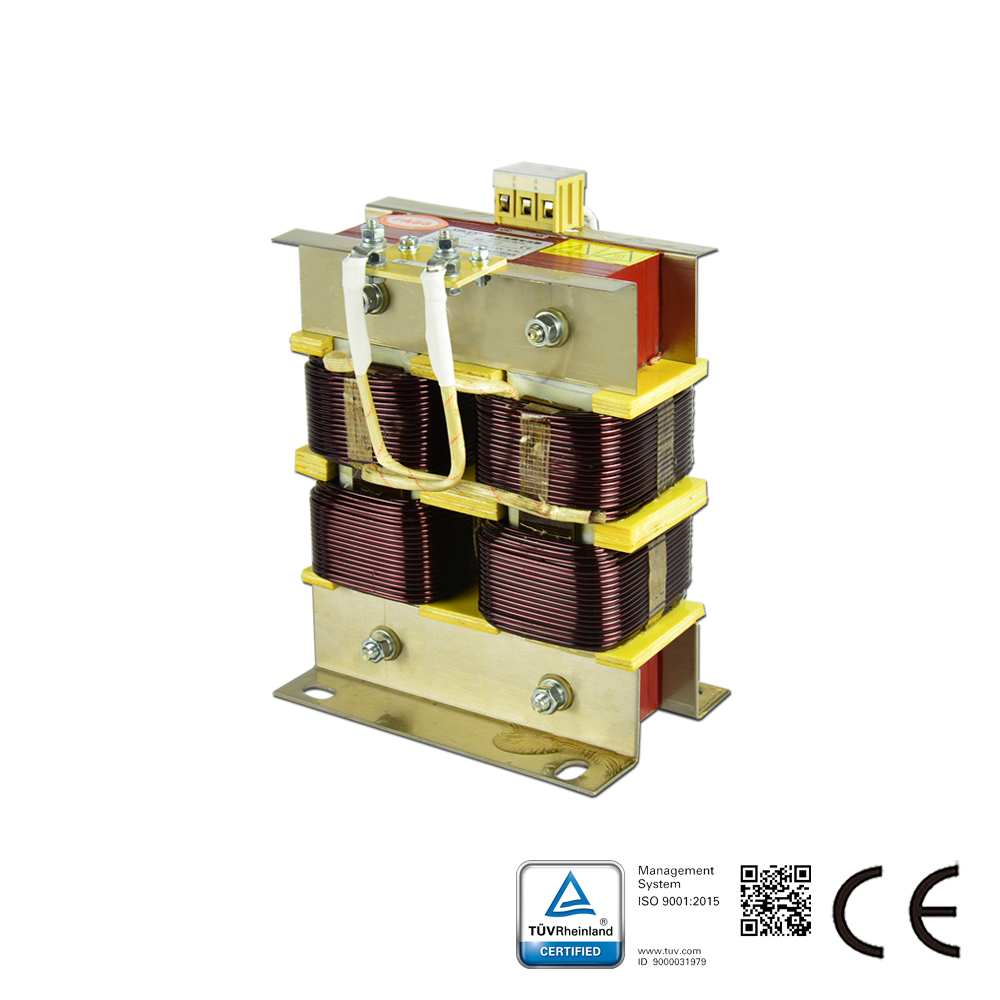

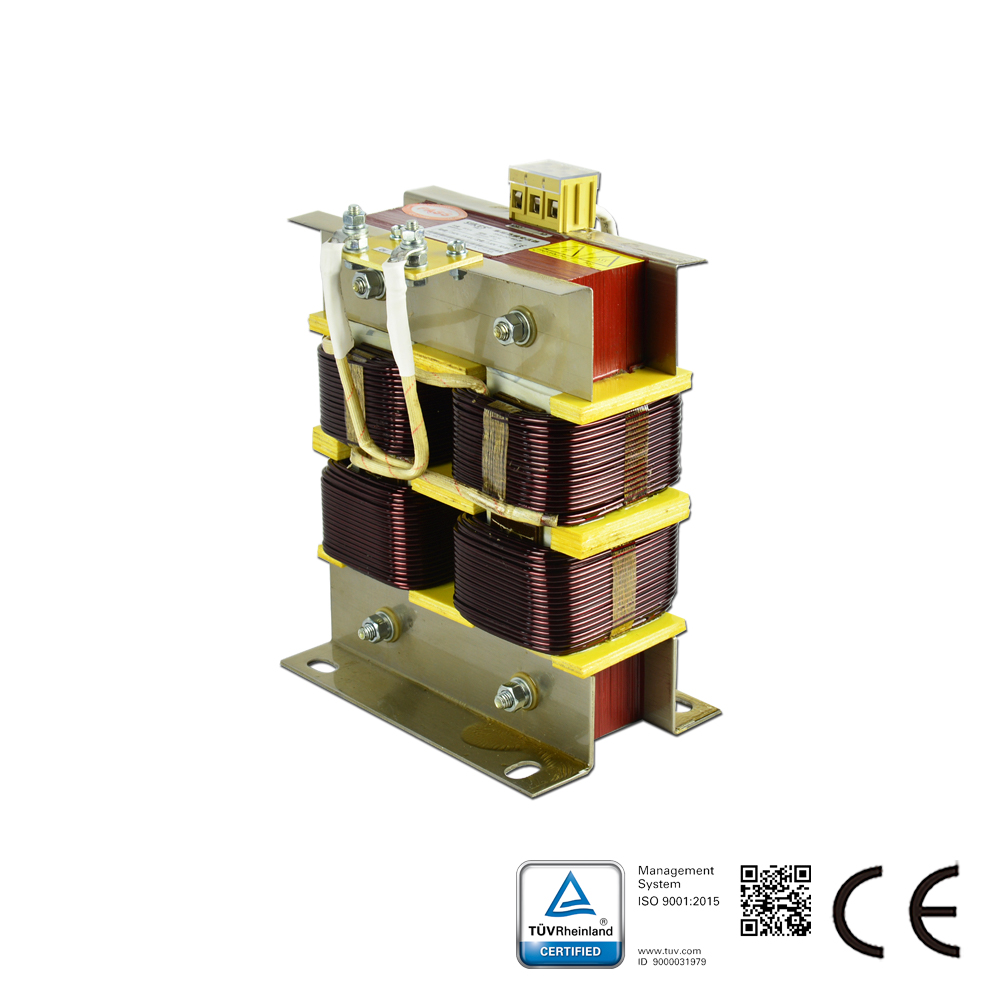

Авиационный военный высокочастотный трансформатор Однофазный Частота 400Гц/1000Гц

Описание авиационного военного высокочастотного трансформатора:

Однофазные/трехфазные трансформаторы сухого типа. Сердечник изготавливается из высококачественной холоднокатаной кремнистой стали, что обеспечивает высокую надежность, компактные габариты, малый вес и экономичную стоимость.

Обмотки выполняются из высокопроизводительных термостойких изоляционных материалов по бескаркасной или фольговой технологии намотки, что обеспечивает высокую электромагнитную стойкость и отличные внешние характеристики.

В зависимости от класса изоляции, производится полная пропитка изоляционным лаком. Это позволяет достичь низкого уровня шума, малого магнитного рассеяния, повышенной коррозионной стойкости и повышенной надежности.

В зависимости от степени защиты, предоставляются защитные кожухи.

Технические параметры авиационного военного высокочастотного трансформатора:
Однофазный трансформатор 400 Гц с дросселем
Модель: SKS-DG-4кВА/0,26
Номинальное напряжение: 400 В переменного тока
Номинальная мощность: 4 кВА
Номинальная частота: 400 Гц
Первичное напряжение: 260 В
Первичный ток: 15,4 А
Вторичное напряжение: 130 В
Вторичный ток: 30,8 А
Класс изоляции: F
Габаритные размеры: 120×190×236 мм (Г×Ш×В)
Масса: 14 кг

Особенности авиационного военного высокочастотного трансформатора:
1. Компактность, малый вес, доступная стоимость, высокая надёжность;
2. Способность подавлять часть гармоник, повышение устойчивости оборудования к искажениям и уровня безопасности;

Стандарты испытаний авиационного военного высокочастотного трансформатора:
1. Номинальное рабочее напряжение: 400 В переменного тока
2. Электрическая прочность изоляции: сердечник-обмотка 3000 В переменного тока/400 Гц/1000 Гц/5 мА, 10 с без повреждений
3. Сопротивление изоляции: сердечник-обмотка 1000 В постоянного тока, сопротивление изоляции ≥100 МОм
4. Уровень шума трансформатора: 75 дБ (на расстоянии 1 метр)
5. Соответствие стандарту: IEC XXX

Применение: аэрокосмическая промышленность, военная техника, наземные силовые установки для самолетов, пусковые установки для самолетов, различные испытательные источники питания…
